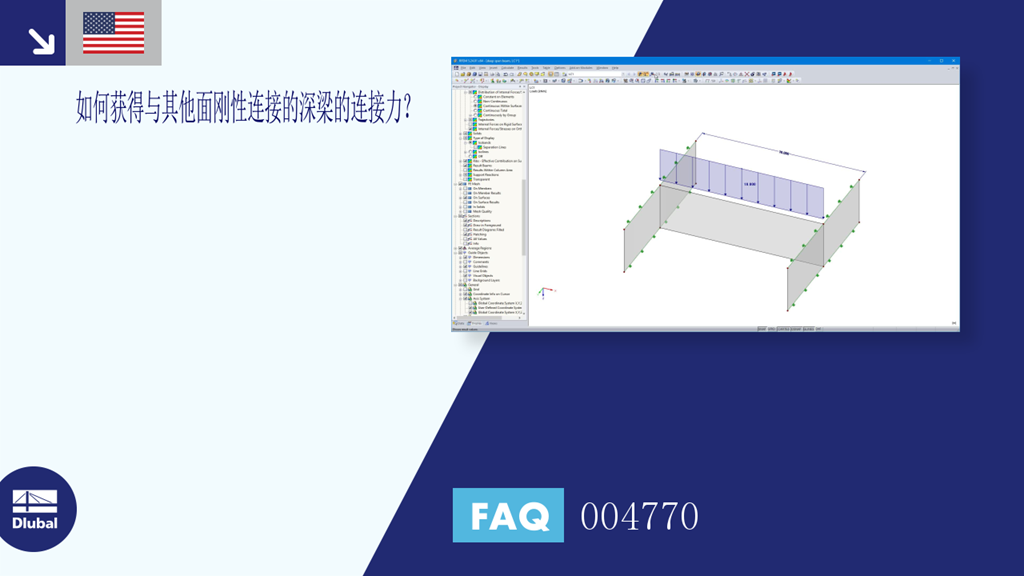

[ZH] 常见问题 004770 | 如何获得刚性连接的深梁的连接力...

问题:
如何获得与其他面刚性连接的深梁的连接力?

答案:
在大多数情况下,我们感兴趣的是合成的剪力或在整个高度上施加的剪力,而不是实际的面分布。 有两个力显示工具。 这在下面的剪力示例中显示。 此外,视频中还显示了该过程。

分项评估
通过使用截面,可以将分布图显示为结果图。 为了计算图 01 中示例的剪力,需要使用剪切流 n-xy。 然后可以在结果图中进一步评估该结果图,例如确定合成的剪力。 此外,计算结果也可以图形方式显示。 为了忽略支座的影响,不建议直接在面的底线上创建截面。 基本上,以下情况适用: 有限元网格越精细,结果就越准确。

通过结果梁评估
另一种选择是使用结果梁,对面内力进行积分并将其显示为杆件内力。 如果您只对内力感兴趣,则可以选择任何截面,因为结果梁不会给结构体系带来任何进一步的刚度。 该结果梁的优点是,分配的截面也可以在附加模块中设计。
