Наиболее частой причиной неустойчивости моделей являются выходящие из работы нелинейности стержней, например, растянутые стержни.

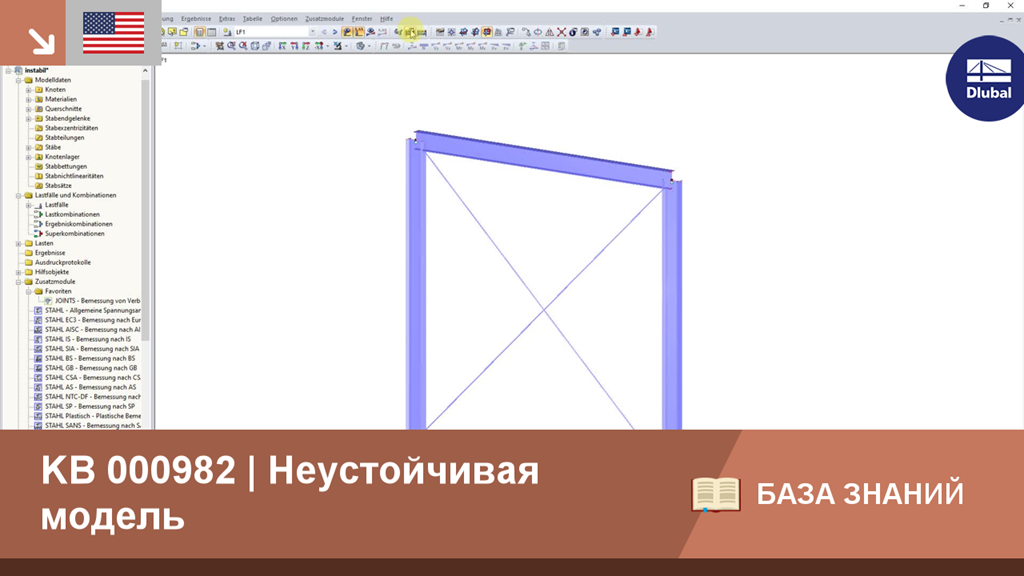

В качестве простого примера приведем раму с опорами в основании колонны и моментными шарнирами на ее оголовке. Эта неустойчивая система стабилизируется с помощью поперечных связей растянутых стержней. Так что в случае сочетаний нагрузок с горизонтальными нагрузками, система остается устойчивой. Но при вертикальной нагрузке оба растянутых стержня выходят из работы, система теряет устойчивость и появляется ошибка в расчете.
Этой ошибки можно избежать, выбрав в меню «Расчет» → «Параметры расчета» → «Общие расчетные параметры» особую обработку стержней, выходящих из работы.
KB 000982 | Неустойчивая модель
