Нестабильная модель

  • База знаний

Советы и рекомендации

Эта статья была переведена Google Translator

Посмотреть исходный текст

1. Наиболее частой причиной нестабильных моделей являются разрушающие нелинейности стержней, такие как отказ натяжных стержней.

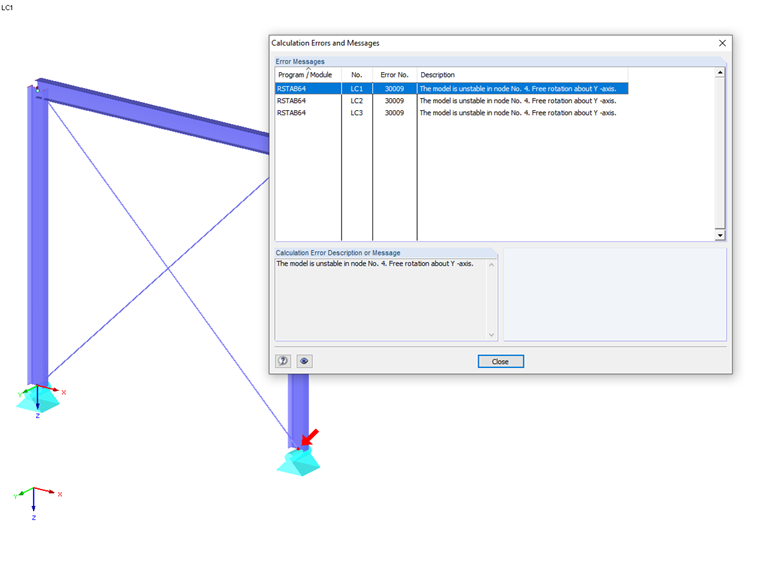

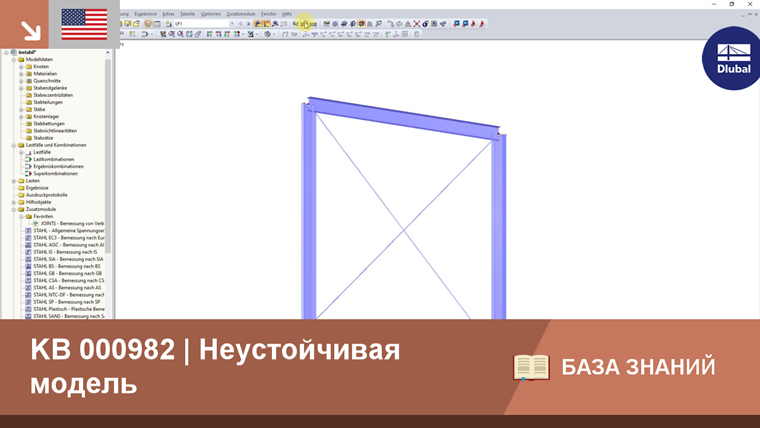

В качестве простейшего примера можно привести раму с опорами на основании колонны и моментными шарнирами на головке колонны. Эта неустойчивая система стабилизируется поперечной связью растягивающихся стержней. В случае сочетаний нагрузок с горизонтальными нагрузками система остается стабильной. Однако при вертикальной нагрузке оба растягивающих стержня выходят из строя и система становится нестабильной, что приводит к ошибке расчета.
Вы можете избежать такой ошибки, выбрав исключительную обработку неисправных стержней в «Расчет» → «Параметры расчета» → «Глобальные параметры расчета».

2. Другой причиной нестабильных моделей являются поломки опор или фундаментов.
Например, при расчете ветровых нагрузок система здания с опорой или разрушением фундамента становится нестабильной.
Эту ошибку можно избежать, рассчитав отдельные загружения всегда вместе с собственным весом в одном СО, а не отдельно.

3. Слишком слабые системы могут также вызвать нестабильность в СО.
Если нагрузка для заданного сечения или толщины поверхности слишком велика, и программа не может найти равновесие в деформированной системе, возникает ошибка расчета.
Вы можете проверить это, выбрав Геометрически линейный статический анализ в закладке «Расчет» → «Параметры расчета» → «Комбинации нагрузок» для проблемного СО. Деформация в соответствии с геометрически линейным статическим расчетом, как правило, слишком велика, и размер элементов должен быть увеличен.

4. Если возникает нестабильность, несмотря на соответствие указанным выше точкам, возможно, причиной являются ошибки в моделировании.
В этом случае нажмите «Инструменты» → «Проверка модели» и проверьте, есть ли идентичные узлы, перекрывающиеся линии/стержни/поверхности или пересекающиеся не связанные линии/стержни. Особенно в случае импортированных систем, часто случается, что элементы не связаны из-за разницы округления. Следует также проверить граничные условия, такие как шарниры и опоры.

Автор

Dipl.-Ing. (FH) Walter Fröhlich

Dipl.-Ing. (FH) Walter Fröhlich

Разработка продуктов и служба поддержки

Г-н Фрёлих оказывает техническую поддержку клиентам и отвечает за разработку продукции для железобетонных конструкций.
