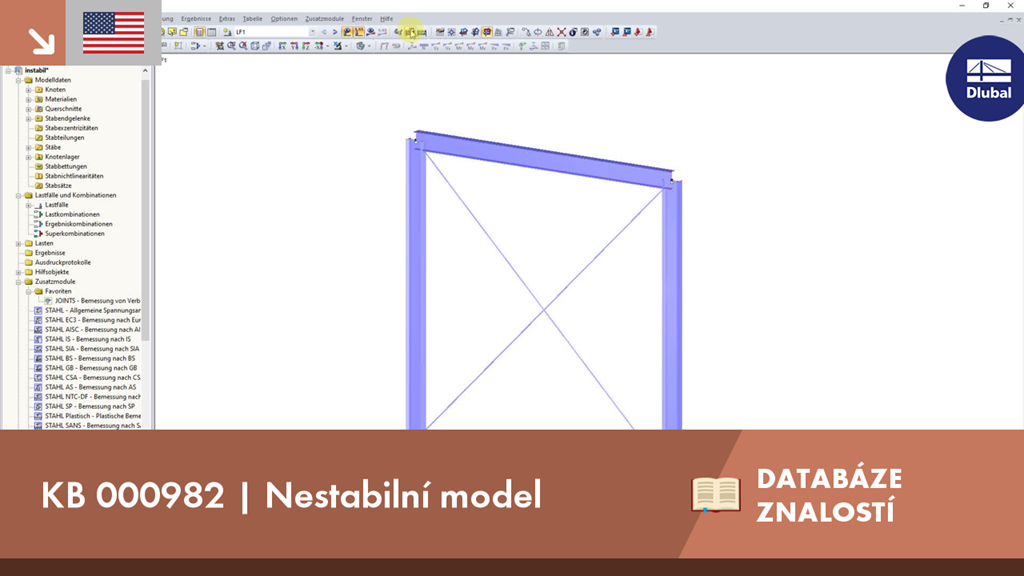

KB 000982 | Nestabilní model

Nejčastější příčinou nestabilních modelů je nelinearita při neúčinnosti prutu jako jsou tahové pruty.
Nejjednodušším příkladem je rám s kloubově podepřenými sloupy a momentovými klouby v hlavicích sloupů. Takový nestabilní systém musí být stabilizován křížovým ztužením tahovými pruty. V případě kombinací zatížení s vodorovným zatížení zůstává takový systém stabilní. Pokud je však konstrukce zatížena pouze svisle, oba tahové pruty ztužení jsou neúčinné a systém se stává nestabilním, což způsobí přerušení výpočtu.
Tomu se lze vyhnout nastavením Zvláštních úprav vypadávajících prutů v menu „Výpočet“ → „Parametry výpočtu“ → „Globální parametry výpočtu“.
