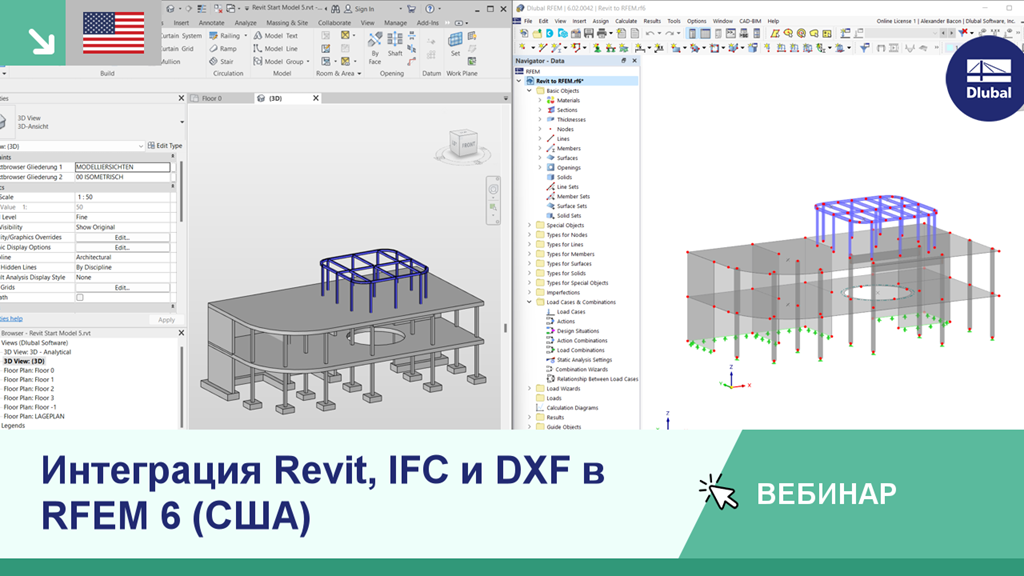

На этом вебинаре будет представлена информация об интеграции BIM, включая Revit, IFC и DXF, в RFEM 6.
Расписание:
00:00 Вступление
02:07 Интеграция Revit - общая информация
15:36 Интеграция Revit - экспорт
24:43 Интеграция Revit - импорт
29:48 Интеграция IFC - общая информация
31:52 Интеграция IFC - импорт
46:54 Интеграция IFC - экспорт
49:28 Интеграция DXF - общая информация
51:59 Интеграция DXF - экспорт
1:00:00 Заключение
В RFEM 6 и RSTAB 9 можно экспортировать линейную графику в формат SVG (векторная графика).
SVG означает масштабируемая векторная графика и представляет собой основанный на XML формат файла для отображения двухмерной векторной графики. Эти векторные графики можно масштабировать без потерь. Файлы SVG можно редактировать с помощью текстовых редакторов, вставлять в веб-страницы и открывать в обычных браузерах.
Вы можете импортировать табличные значения из подготовленной таблицы Excel в RFEM 6 / RSTAB 9 всего несколькими щелчками мыши – по отдельности или всё сразу. Для импорта необходимо установить плагин в Microsoft Excel, как описано в этом {%ref#/ru/podderzhka-i-obuchenije/podderzhka/faq/005188 FAQ]].
Знаете ли вы, что...? Вы можете экспортировать все таблицы RFEM/RSTAB с результатами по отдельности или все сразу непосредственно в таблицу Excel или в файл CSV. Для этого есть несколько вариантов:
Таким образом, программа позволяет вам контролировать экспортированные данные и чётко управлять ими. Сохраненные формулы можно экспортировать прямо в таблицу или в виде отдельной таблицы, как в случае с используемыми параметрами.
Используйте интерфейсы для более эффективной работы. Вы можете импортировать ваши конструкции в формате DXF в виде линий из Autodesk AutoCAD в RFEM 6/RSTAB 9.
Кроме того, можно экспортировать различные объекты (например, сечения) из RFEM 6/RSTAB 9 в отдельные слои в Autodesk AutoCAD.
