Программа для расчета конструкций & BIM

3D проектирование по BIM

Программы для расчета конструкций от Dlubal Software легко интегрируются в систему планирования по методу информационного моделирования строительства (BIM).

Большое количество интерфейсов обеспечивает обмен данными цифровых моделей зданий с RFEM или RSTAB.

  • Информационное моделирование строительства
  • Информационное моделирование строительства

Интерфейсы программы RFEM с Rhino & Grasshopper

Rhinoceros (или Rhino) - это программное обеспечение для компьютерного моделирования различных объектов - от чайника до готовых зданий. Его специализация в использовании кривых и поверхностей NURBS позволяет моделировать объекты любой формы практически без ограничений.

К тому же, благодаря его сочетанию с интерфейсом Grasshopper можно посредством визуального программирования параметризовать также пользовательские конструкции, что делает данный пакет продуктов еще более интересным, особенно для архитекторов и инженеров.

Интерфейсы для программ Rhino и Grasshopper включены в программу RFEM автоматически.

1

Интерфейс с Rhino

Линии, также как и поверхности, включительно отверстий, можно из программы RFEM легко экспортировать в Rhino и затем импортировать обратно в RFEM. В общем, импорту и экспорту подлежат следующие типы линий: линия, полилиния, дуга, круг, эллипс, парабола, а также NURBS. Из поверхностей экспорту и импорту подлежит плоскость, поверхность вращения и NURBS.

2

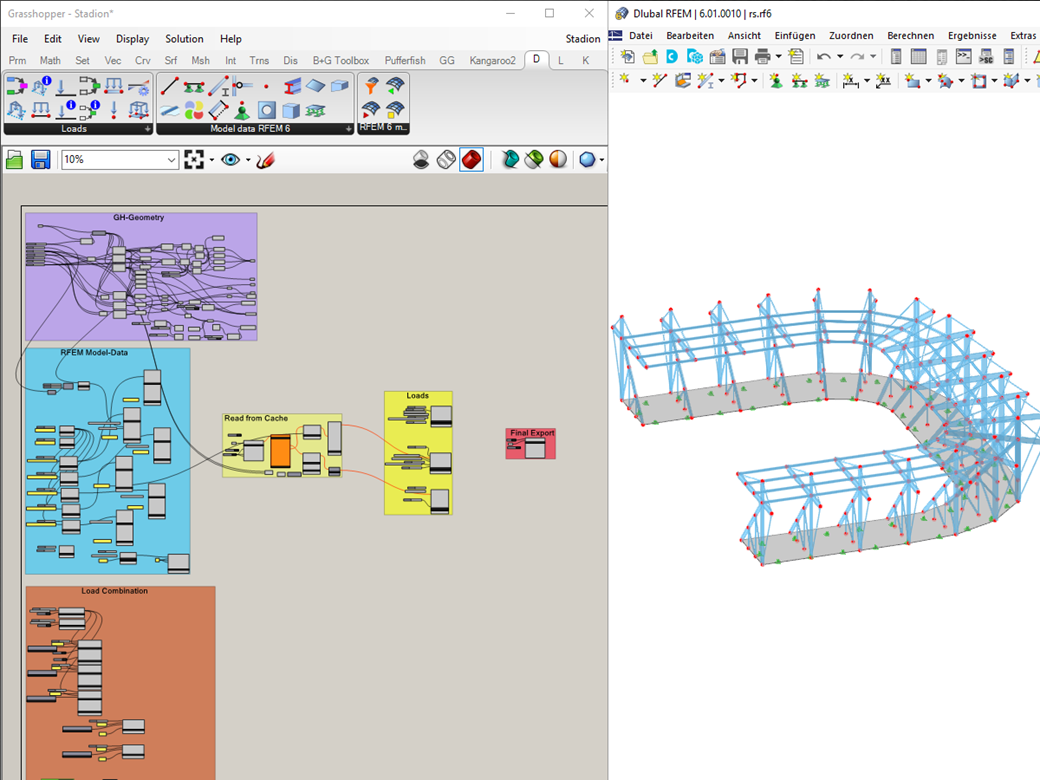

Интерфейс с Grasshopper

При использовании данного интерфейса, активируется в программе Grasshopper вкладка Dlubal, которая предлагает пользователю три типа функций. С помощью функции «Поверхности», может пользователь добавить поверхностям любой 2D-модели свойства поверхности из базы данных Dlubal Software (материал, толщина, тип жесткости поверхности). Функция «Стержень» затем позволяет добавить импортированным линиям и кривым определенные свойства стержня (материал, сечение, поворот стержня). Последняя функция во вкладке служит к прямому экспорту линий или поверхностей в программу RFEM.
