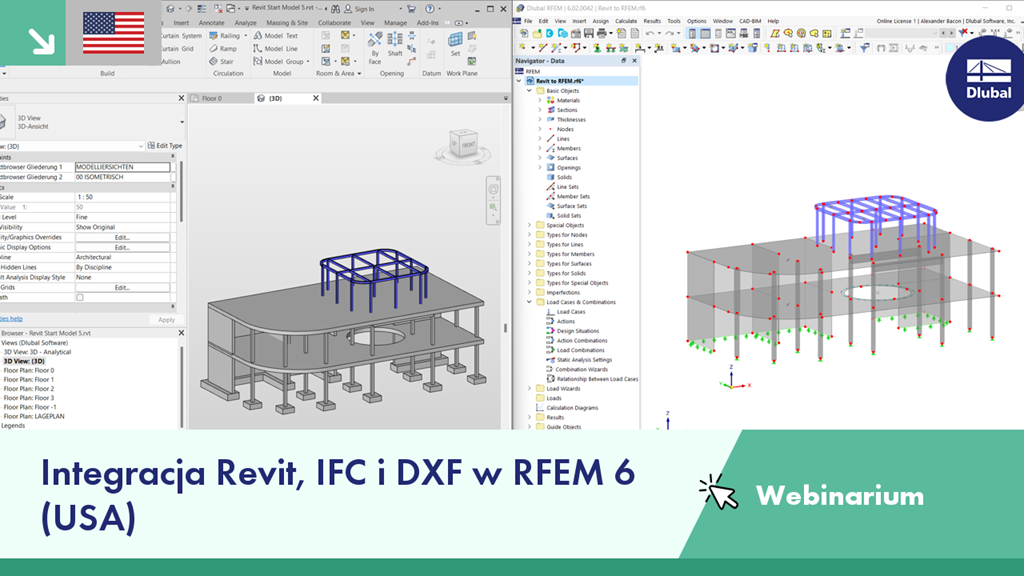

To webinarium stanowi wprowadzenie do integracji BIM, w tym Revit, IFC i DXF w RFEM 6.
Plan:
00:00 Wstęp
02:07 Integracja z Revit - informacje ogólne
15:36 Integracja z Revit - Eksport
24:43 Integracja z Revit - import
29:48 Integracja IFC - Informacje ogólne
31:52 Integracja IFC - Import
46:54 Integracja IFC - Eksport
49:28 Integracja DXF - Informacje ogólne
51:59 Integracja DXF - eksport
1:00:00 Wniosek
Wydarzenie
W programach RFEM 6 i RSTAB 9 można eksportować grafikę liniową do formatu SVG (grafika wektorowa).
SVG to skrót od Scalable Vector Graphics i jest formatem opartym na XML, służącym do wyświetlania dwuwymiarowej grafiki wektorowej. Takie grafiki wektorowe można skalować bez żadnych strat. Pliki SVG można edytować za pomocą edytorów tekstu, umieszczać na stronach internetowych i otwierać w popularnych przeglądarkach.
Wartości z tabel przygotowane z tabeli Excel można importować do RFEM 6 / RSTAB 9, pojedynczo lub wszystkie na raz. Aby przeprowadzić import, należy zainstalować wtyczkę w programie Microsoft Excel zgodnie z FAQ.
Czy wiecie, że...? Wszystkie tabele RFEM/RSTA wraz z wynikami, mogą być eksportowane pojedynczo lub wszystkie na raz, bezpośrednio do tabeli w Excel lub do pliku CSV. Dostępnych jest kilka opcji:
W ten sposób można precyzyjnie kontrolować dane do eksportu i nimi zarządzać. Zapisane wzory można eksportować bezpośrednio do tabeli lub jako osobną tabelę, tak jak w przypadku wykorzystanych parametrów.
Korzystaj z interfejsów, aby pracować wydajniej. Konstrukcje można importować w formacie DXF jako linie z programu Autodesk AutoCAD do programu RFEM 6/RSTAB 9.
Ponadto różne obiekty (na przykład przekroje) z programu RFEM 6/RSTAB 9 można eksportować do osobnych warstw w programie Autodesk AutoCAD.
