Чтобы выполнить диаграммный метод расчёта, необходимо преобразовать полученную кривую несущей способности в упрощенную форму. Метод N2 описан в норме Еврокод EN 1998. Эта статья поможет вам объяснить, что означает билинейность по методу N2.

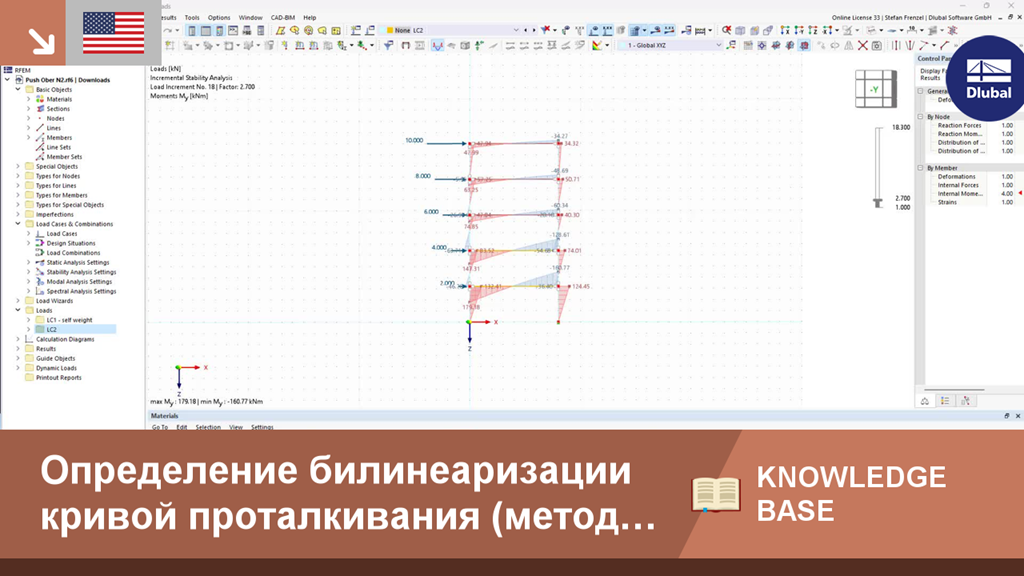

KB 001829 | Определение билинейности для кривой несущей способности (метод N2)
Расчет холодногнутых стальных стержней по норме AISI S100-16/CSA S136-16 доступен в программе RFEM 6. Доступ к расчёту можно получить, выбрав стандарт «AISC 360» или «CSA S16» в аддоне Steel Design. Затем для холодногнутого расчета автоматически выбирается «AISI S100» или «CSA S136».
RFEM применяет метод прямой прочности (DSM) для расчета упругой нагрузки на стержень при потере устойчивости. Метод прямой прочности предлагает два типа решений: численное (метод конечных полос) и аналитическое (спецификация). Сигнатуру конечного автомата и формы потери устойчивости можно увидеть в разделе «Сечения».
В программе SHAPE-THIN 8 можно рассчитывать эффективное сечение усиленных плит с потерей устойчивости по норме EN 1993-1-5, п. 4.5.
Критическое напряжение при потере устойчивости рассчитывается по норме EN 1993-1-5, Приложение A.1, для плит с потерей устойчивости, имеющих как минимум 3 продольных элемента жесткости, или по норме EN 1993-1-5, Приложение A.2, для плит с потерей устойчивости, с одним или двумя элементы жесткости в сжатой зоне. Программа выполняет также на запас потери устойчивости при кручении.
Диаграммный метод расчёта управляется недавно представленным типом анализа в сочетаниях нагрузок. Здесь у вас есть доступ к выбору распределения и направления горизонтальной нагрузки, выбору постоянной нагрузки, выбору желаемого спектра реакций для определения целевого перемещения и настройкам диаграммного метода расчёта для его применения.
В настройках диаграммного метода расчёта можно изменить приращение возрастающей горизонтальной нагрузки и указать условие остановки расчёта. Кроме того, можно легко настроить точность итеративного определения целевого смещения.
- Учет нелинейной работы компонентов с помощью стандартных пластических шарниров для стали (FEMA 356, EN 1998‑3) и нелинейной работы материала (каменная кладка, сталь - билинейные, пользовательские рабочие кривые)
- Прямой импорт масс из загружений или сочетаний нагрузок для приложения постоянных вертикальных нагрузок
- Пользовательские спецификации для учета горизонтальных нагрузок (стандартизованных по собственной форме или равномерно распределенных по высоте масс)
- Определение кривой зависимости с выбором предельного критерия расчета (смятие или предельная деформация)
- Преобразование кривой зависимости в спектр несущей способности (формат ADRS, система с одной степенью свободы)
- Билинейризация спектра несущей способности по норме EN 1998‑1:2010 + A1:2013
- Преобразование примененного спектра реакций в требуемый спектр (формат ADRS)
- Определение целевого перемещения по EC 8 (метод N2 по Fajfar 2000)
- Графическое сравнение несущей способности и требуемого спектра
- Графическая оценка критериев приемлемости предварительно заданных пластических шарниров
- Отображение результатов значений, используемых в итеративном расчёте целевого перемещения
- Доступ ко всем результатам расчета конструкций в отдельных уровнях нагрузки
