Para realizar un cálculo por empujes incrementales (pushover), es necesario transformar la curva de capacidad determinada en una forma simplificada. El método N2 se describe en el Eurocódigo EN 1998. Este artículo debería ayudar a explicar qué significa una bilinealización según el método N2.

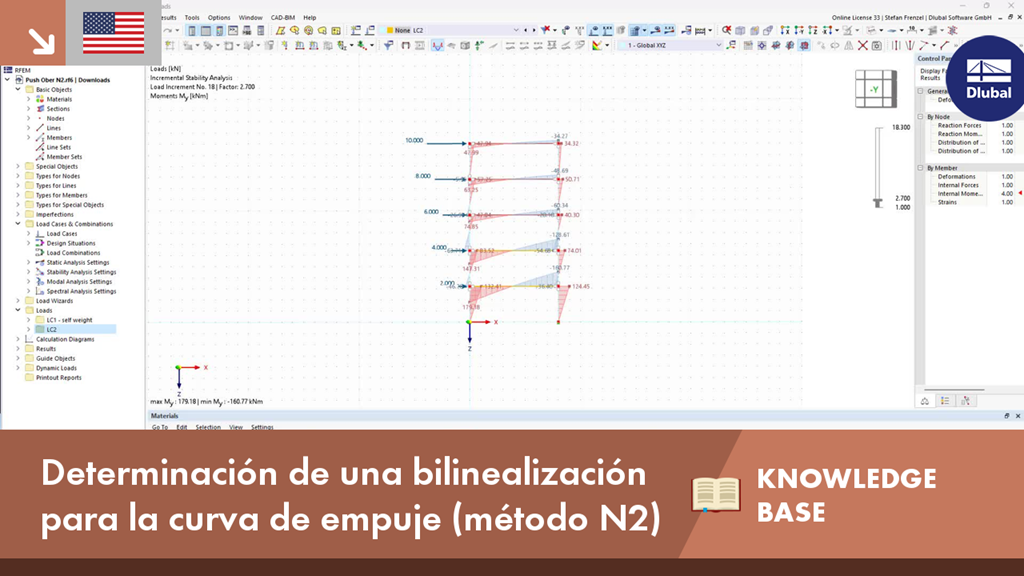

KB 001829 | Determinación de la bilinealización para la curva de capacidad ("pushover", método N2)
El cálculo de barras de acero conformadas en frío según AISI S100-16/CSA S136-16 está disponible en RFEM 6. Se puede acceder al diseño seleccionando "AISC 360" o "CSA S16" como estándar en el complemento de diseño de acero. Entonces, se selecciona automáticamente "AISI S100" o "CSA S136" para el cálculo conformado en frío.
RFEM aplica el método de resistencia directa (DSM) para calcular la carga de pandeo elástico de la barra. El método de resistencia directa ofrece dos tipos de soluciones, numéricas (método de bandas finitas) y analíticas (especificación). La curva característica del FSM y las formas de pandeo se pueden ver en Secciones.
En SHAPE-THIN 8 es posible calcular la sección eficaz de paneles de chapa rigidizados según EN 1993-1-5, sección 4.5.
La tensión crítica de pandeo se calcula según EN 1993-1-5, anexo A.1 para paneles con al menos 3 rigidizadores longitudinales, o según EN 1993-1-5, anexo A.2 para paneles con uno o dos rigidizadores en la zona de compresión. También se realiza el cálculo para la seguridad frente al pandeo torsional.
El análisis por empujes incrementales (pushover) se gestiona mediante un tipo de análisis recientemente introducido en las combinaciones de carga. Aquí, tiene acceso a la selección de la distribución y dirección de la carga horizontal, la selección de una carga constante, la selección del espectro de respuesta deseado para la determinación del desplazamiento objetivo y la configuración del análisis por empujes incrementales adaptado a este tipo de análisis.
En la configuración del análisis por empujes incrementales, puede modificar el incremento de la carga horizontal y especificar la condición de parada para el análisis. Además, es posible ajustar fácilmente la precisión para la determinación iterativa del desplazamiento objetivo.
- Consideración del comportamiento no lineal de los componentes utilizando articulaciones plásticas estándar para acero (FEMA356, EN 1998‑3) y el comportamiento no lineal del material (mampostería, acero - curvas de trabajo bilineales definidas por el usuario)
- Importación directa de masas desde casos de carga o combinaciones para la aplicación de cargas verticales constantes
- Especificaciones definidas por el usuario para la consideración de las cargas horizontales (estandarizadas al modo propio o distribuidas uniformemente sobre la altura de las masas)
- Determinación de una curva de capacidad (curva de pushover) con criterio límite seleccionable del cálculo (un hundimiento o una deformación límite)
- Transformación de la curva de capacidad en el espectro de capacidad (formato ADRS, sistema de grado único de libertad)
- Bilinearización del espectro de capacidad según EN 1998‑1:2010 + A1: 2013
- Transformación del espectro de respuesta aplicado en el espectro requerido (formato ADRS)
- Determinación del desplazamiento objetivo según EC 8 (el método N2 según Fajfar 2000)
- Comparación gráfica de la capacidad y el espectro requerido
- Evaluación gráfica de los criterios de aceptación de articulaciones plásticas predefinidas
- Visualización de resultados de los valores utilizados en el cálculo iterativo del desplazamiento objetivo
- Acceso a todos los resultados del análisis estructural en los niveles de carga individuales
