Часто задаваемые вопросы 005602 | Как правильно смоделировать поток нагрузок, если балка служит в качестве опоры?

Вопрос:
Как правильно смоделировать поток нагрузок, если балка служит в качестве опоры?

Ответ:
При моделировании поверхностей, опертых на стержни или балки в программе RFEM 6, могут легко возникнуть ошибки моделирования передачи нагрузки.
При моделировании линейной опоры на линии стержня, на которую опирается поверхность, нагрузка от поверхности передается непосредственно в опору. Не учитывается жесткость стержня или балки, а также балка, нагруженная и рассчитанная неправильно.
Опору стержня важно применить, если стержень или балку требуется смоделировать в качестве опоры. Его можно выбрать в навигаторе данных в разделе Типы для стержней.

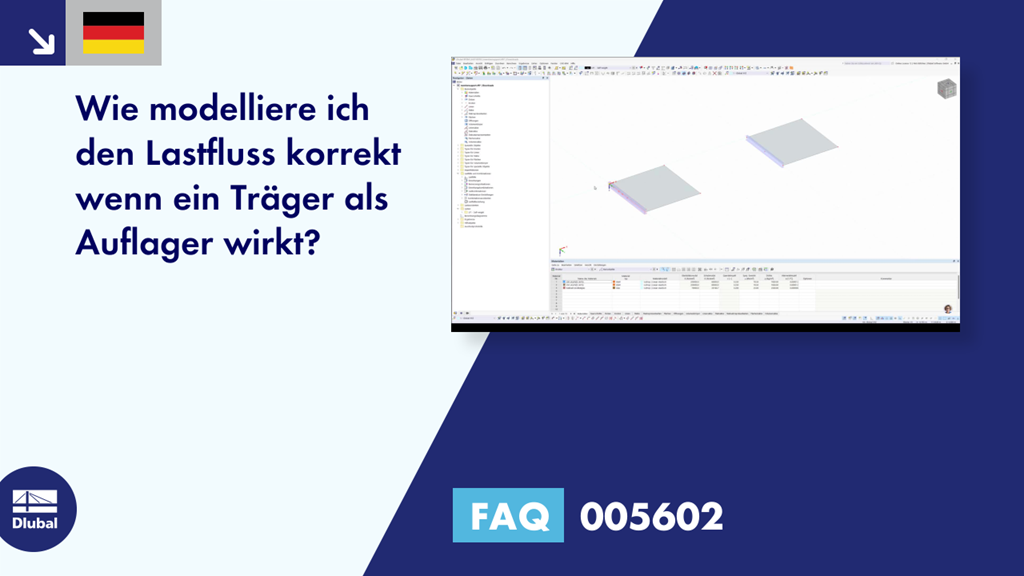

В следующем видео на очень простом примере показано, как различные способы моделирования влияют на распределение сил; этот эффект становится тем более определяющим в случае более сложных моделей.



;
