Question :
Comment modéliser correctement le flux de charge lorsqu’une poutre agit comme un appui ?
Réponse :
Lors de la modélisation de surfaces supportées par des barres/poutres dans RFEM 6, des erreurs de modélisation du flux de charges surviennent facilement.
Lorsque vous modélisez un appui linéique sur la ligne de barre sur laquelle la surface est supportée, la charge de la surface est transférée directement à cet appui. La rigidité de la barre ou de la poutre n’est pas prise en compte, et la poutre n’est pas chargée et calculée correctement.
S’il s’agit de modéliser la barre ou la poutre comme appui, il est important d’utiliser un appui de barre. Cette option peut être sélectionnée dans le navigateur de données dans la section Types pour les barres.

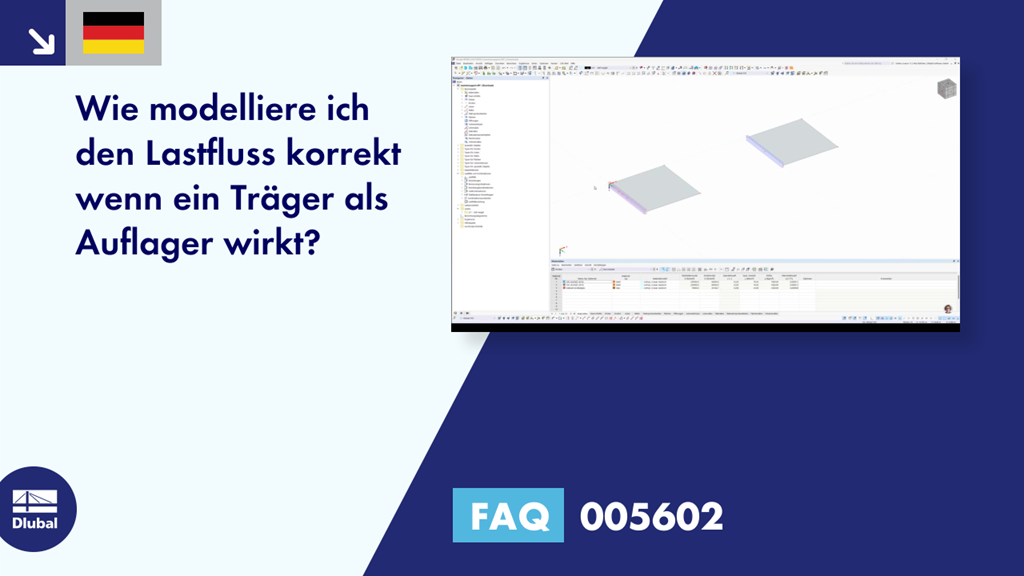

La vidéo suivante montre comment les différents types de modélisation affectent la distribution des charges à l’aide d’un exemple très simple. Cet effet devient d’autant plus déterminant que le modèle est complexe.
