FAQ 005602 | Jak prawidłowo zamodelować przepływ obciążenia, gdy belka działa jako podpora?

Pytanie:
Jak prawidłowo zamodelować przepływ obciążenia, gdy belka działa jako podpora?

Odpowiedź:
Podczas modelowania w programie RFEM 6 powierzchni podpartych na prętach lub belkach, łatwo mogą wystąpić błędy modelowania w przenoszeniu obciążeń.
Podczas modelowania podpory liniowej na linii pręta, na której podparta jest powierzchnia, obciążenie powierzchni jest przenoszone bezpośrednio na podporę. Sztywność pręta lub belki nie jest uwzględniana, a belka nie jest prawidłowo obciążona i zaprojektowana.
Zastosowanie podpory prętowej jest ważne w przypadku modelowania pręta lub belki jako podpory. Można ją wybrać w Nawigatorze danych w sekcji Typy dla prętów.

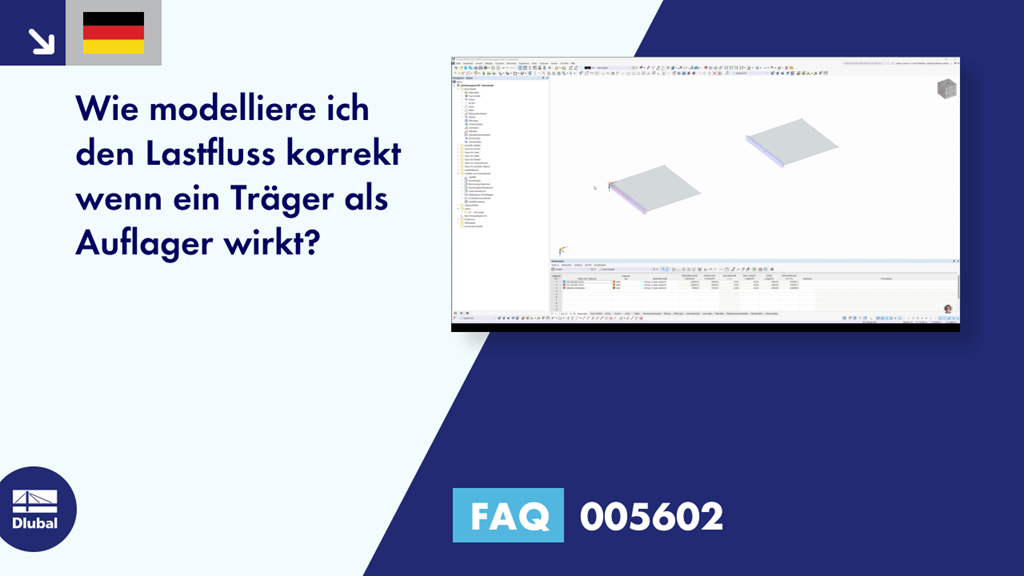

Poniższy film wykorzystuje bardzo prosty przykład, aby pokazać, w jaki sposób różne sposoby modelowania wpływają na rozkład sił; efekt ten staje się tym bardziej decydujący w przypadku bardziej złożonych modeli.



;
