FAQ 005602 | Come posso modellare correttamente il flusso di carico quando una trave funge da vincolo esterno?

Domanda:
Come posso modellare correttamente il flusso di carico quando una trave funge da vincolo esterno?

Risposta:
Quando si modellano superfici vincolate su aste o travi in RFEM 6, possono verificarsi facilmente errori di modellazione del trasferimento del carico.
Quando si modella un vincolo esterno della linea sulla linea dell'asta su cui è vincolata la superficie, il carico della superficie viene trasferito direttamente nel vincolo esterno. La rigidezza dell'asta o della trave non viene presa in considerazione, né la trave è caricata e progettata correttamente.
È importante utilizzare un vincolo esterno dell'asta se si desidera modellare l'asta o la trave come vincolo esterno. Può essere selezionato nel Navigatore dati nella sezione Tipi per aste.

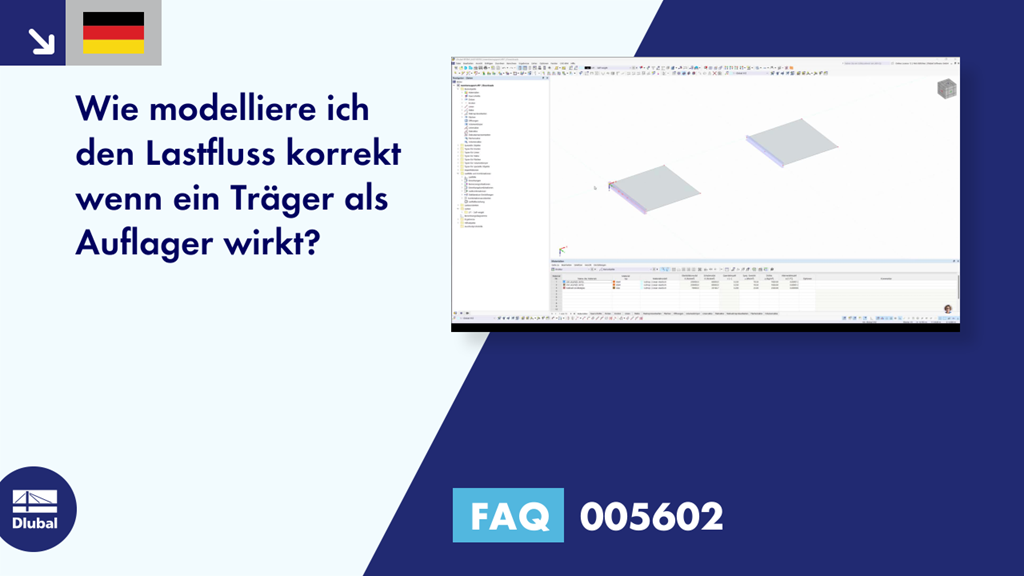

Il seguente video utilizza un esempio molto semplice per mostrarti come la diversa modellazione influenza le distribuzioni delle forze; questo effetto diventa tanto più determinante nel caso di modelli più complessi.



;
