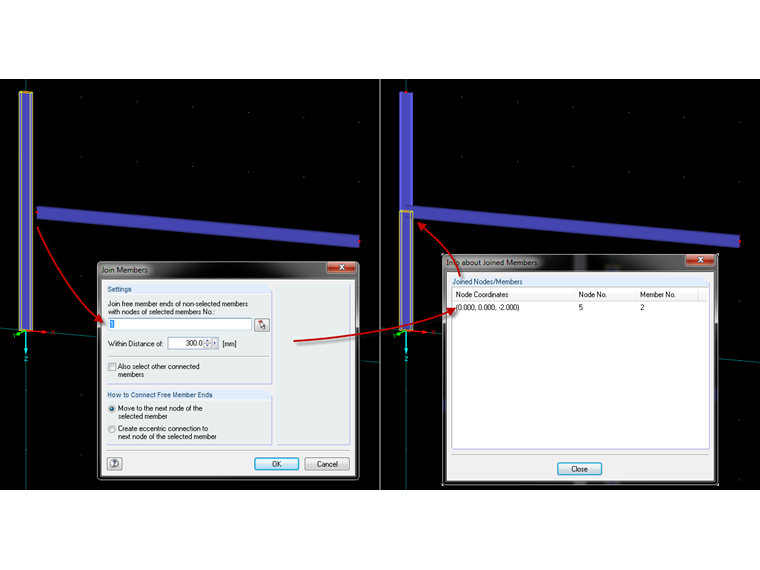

Она находится в меню «Инструменты» → «Соединить стержни».
В поле «Параметры» затем введите номера стержней, к узлам которых требуется присоединить свободные стержни, или выберите их графически. В поле «На расстоянии» потом определите окружность, в которой будет программа RFEM искать свободный конец стержня.

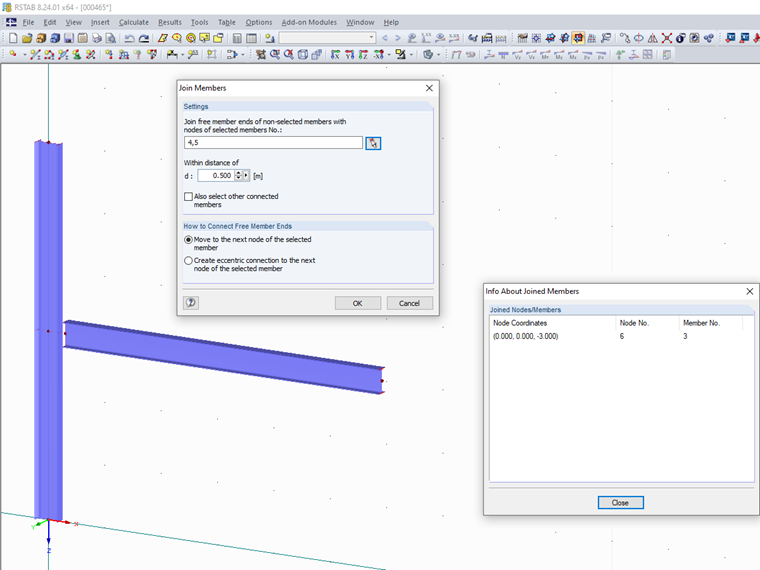

Наконец подтвердите ввод данных щелчком по кнопке [OK]. После того появится новое диалоговое окно, в котором будут перечислены все только что созданные соединения стержней.
Г-н Фрёлих оказывает техническую поддержку нашим заказчикам и отвечает за разработки железобетонных конструкций.
