Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

2021-01-26

Моделирование термических деформаций с помощью определения абсолютных температур

Программы для расчета конструкций RFEM и RSTAB способны посредством температурных нагрузок смоделировать любую термическую деформацию элементов конструкции.

Поскольку общее изменение температуры компонента имеет мембранный эффект, а изменение температуры по высоте вызывает эффект изгиба, определяется температурная нагрузка в диалоговом окне нагрузки на основе двух составляющих:

Равномерная температура T_c вдоль оси стержня x (мембранный эффект)
Неравномерная температура ΔT вдоль оси y или z (эффект изгиба)

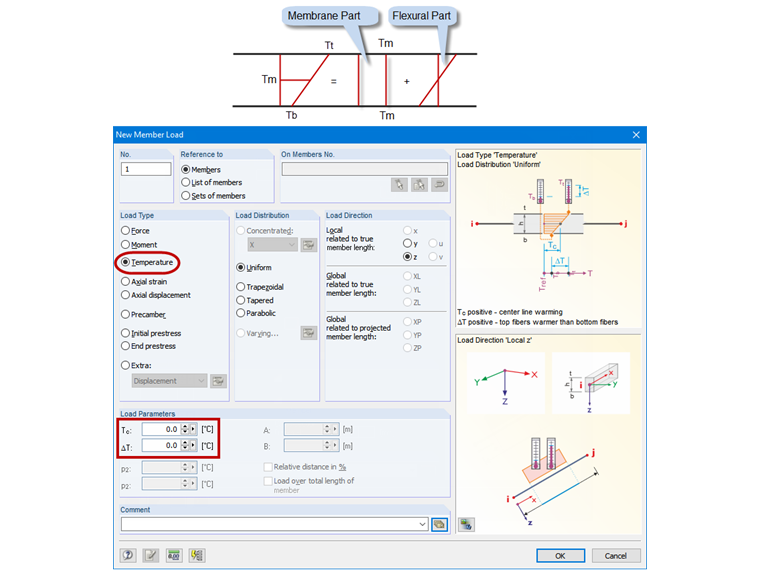

Моделирование термических деформаций с заданием абсолютных температур

Если в рассматриваемом практическом примере тепловое расширение описывается с помощью температур поверхности компонентов, то абсолютные температурные данные потом можно преобразовать в искомое изменение температуры и разницу температур следующим образом:

T_{c} = \frac{T_{o} + T_{u}}{2} - T_{r e f}

T_c	Равномерное температурное воздействие
T_o	Температура на поверхности компонента
T_u	Температура на нижней поверхности компонента
T_ref	Исходная температура - монтажная температура

Равномерное температурное воздействие

Δ T = T_{o} - T_{u}

ΔT	Разница температур
T_o	Температура на поверхности компонента
T_u	Температура на нижней поверхности компонента

Разница температур

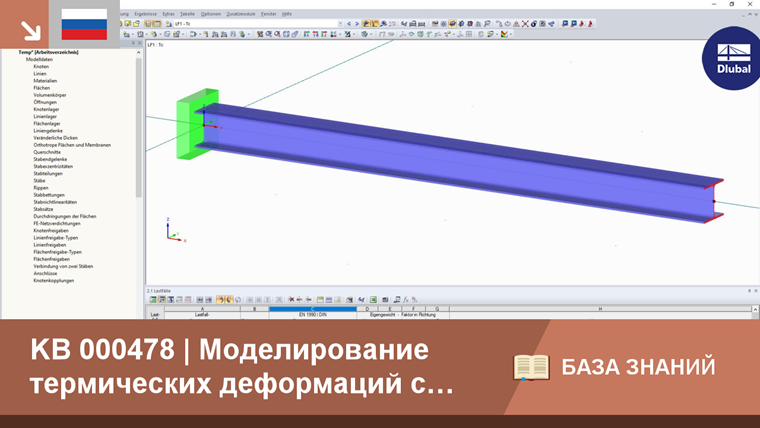

Стальная консоль с температурной нагрузкой

База знаний

KB 000478 | Моделирование термических деформаций с помощью определения абсолютных температур

Автор

Андреас отвечает за разработку RSTAB, RFEM и RWIND Simulation, а также за направление мембранных конструкций. Кроме того, он координирует процессы обеспечения качества и оказывает поддержку по техническим вопросам в службе поддержки клиентов.
