Modelování tepelných deformací se specifikací absolutních teplot

Tipy & triky

Tento text byl přeložen Google překladačem

Zobrazit původní text

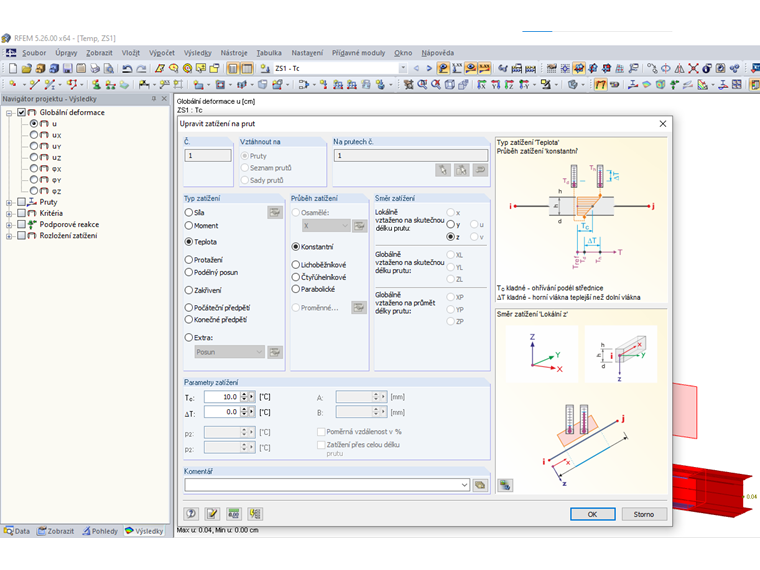

Programy pro statické výpočty RFEM a RSTAB jsou schopny simulovat teplotní deformaci konstrukčních prvků pomocí teplotních zatížení. Teplotní zatížení jsou rozdělena, protože globální změny teploty konstrukčních prvků mají vliv na membránu a protože změny teploty ve vztahu k výšce konstrukčních prvků mají vliv na ohyb. Aplikace teplotního zatížení je nyní rozdělena do následujících dvou typů:

  • Rovnoměrná teplota T c podél osy prutu x (membránový efekt)
  • Nejasná teplota ΔT pro osu y nebo z (ohybový účinek)

Ve zvláštních případech nejsou teplotní deformace popisovány konstantními a nestejnými teplotami, nýbrž povrchovými teplotami konstrukčních prvků. Doporučujeme proto přepočítat měrné povrchové teploty, jak je znázorněno na příkladu níže.

Montážní teplota: 20 ° C
Teplota na horní ploše dílce: 60 ° C
Teplota na spodní straně dílce: 22 ° C

Rovnoměrná &teplota:
T m - montážní teplota = (T t + T b )/2 - montážní teplota = (60 ° C + 22 ° C)/2 - 20 ° C = 21 ° C

&Nerovnoměrná teplota:
Tt - T b = 60 ° C - 22 ° C = 38 ° C

Klíčová slova

Teplotní deformace Teplotní roztažnost Definování zatížení Teplotní zatížení
