Simulation des déformations thermiques avec spécification des températures absolues

Les programmes de calcul de structure RFEM et RSTAB permettent de simuler une déformation thermique de composants structuraux à l'aide de charges thermiques.

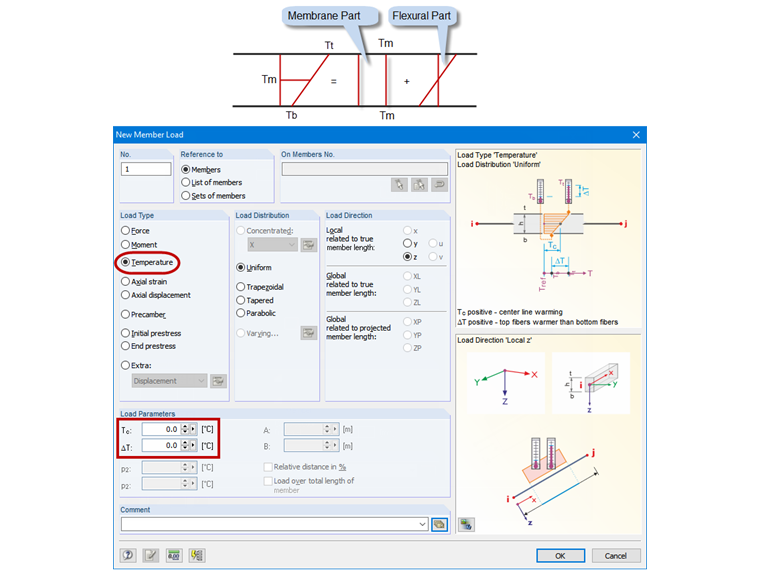

Étant donné qu'un changement de température global d'un composant a un effet de membrane et qu'un changement de température sur la hauteur du composant a un effet de flexion, la charge thermique est définie en deux parties dans la boîte de dialogue de charge:

Température uniforme T_c le long de l'axe x de la barre (effet de membrane)
Température ΔT non uniforme pour l'axe y ou z (effet de flexion)

Si la dilatation thermique est décrite à l'aide des températures de surface du composant dans le cas pratique examiné, les données de température absolue peuvent être converties en changement de température et différence de température recherchés comme suit:

T_{c} = \frac{T_{o} + T_{u}}{2} - T_{r e f}

T_c	Variation de température
T_o	Température à la surface du composant
T_u	Température sur la surface inférieure du composant
T_ref	Température de référence - température de montage

Variation de température

Δ T = T_{o} - T_{u}

ΔT	Différence de température
T_o	Température à la surface du composant
T_u	Température sur la surface inférieure du composant

Différence de température

Porte-à-faux en acier chargé en température
