Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

26. Januar 2021

Simulation von Wärmeausdehnungen bei Vorgabe von absoluten Temperaturen

RFEM und RSTAB können eine Wärmeausdehnung von Bauteilen mittels Temperaturlasten simulieren.

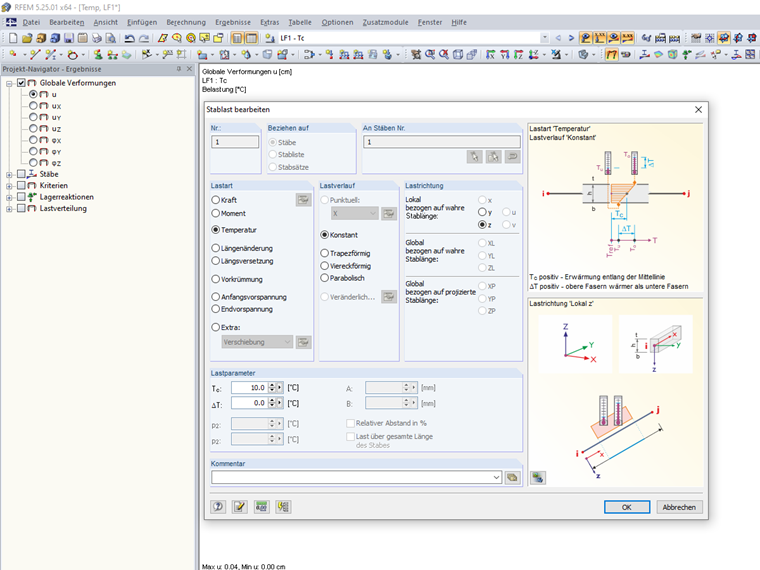

Da eine globale Bauteiltemperaturänderung einen Membraneffekt und eine Temperaturänderung über die Bauteilhöhe einen Biegeeffekte mit sich bringt, ist die Temperaturlast im Lastdialog zweiteilig definiert:

Temperaturänderung T_c entlang der Stabachse x (Membraneffekt)
Temperaturdifferenz ΔT über die y- oder z-Achse (Biegeeffekt)

Ist im untersuchten Praxisfall die Wärmeausdehnung über Bauteiloberflächentemperaturen beschrieben, so kann von den absoluten Temperaturangaben wie folgt auf die gesuchte Temperaturänderung und Temperaturdifferenz umgerechnet werden:

T_{c} = \frac{T_{o} + T_{u}}{2} - T_{ref}

T_c	Temperaturänderung
T_o	Temperatur auf der Bauteiloberfläche
T_u	Temperatur auf der Bauteilunterfläche
T_ref	Referenztemperatur - Einbautemperatur

Temperaturänderung

ΔT = T_{o} - T_{u}

ΔT	Temperaturdifferenz
T_o	Temperatur auf der Bauteiloberfläche
T_u	Temperatur auf der Bauteilunterfläche

Temperaturdifferenz

Temperaturbelasteter Kragarm aus Stahl

Autor

Herr Niemeier ist für die Entwicklung von RSTAB, RFEM, RWIND Simulation und den Bereich Membranbau zuständig. Zudem beschäftigt er sich mit Qualitätssicherung und Kundensupport.

Links

Haben Sie irgendwelche Fragen?

Veranstaltungen

22. April 2024

Online-Schulung

RFEM 6 | Studenten | Einführung in die FEM

23. April 2024

Aussteifungsberechnung in RFEM 6 mit dem Gebäudemodell

Webinar

Aussteifungsberechnung in RFEM 6 mit dem Gebäudemodell

25. April 2024

Aussteifungsbemessung in RFEM 6 mit Gebäudemodell

Webinar

Aussteifungsbemessung in RFEM 6 mit Gebäudemodell

25. April 2024

Bemessung von Stahlanschlüssen nach AISC 360-22 in RFEM 6

Webinar

Bemessung von Stahlanschlüssen nach AISC 360-22 in RFEM 6 (USA)

29. April 2024

Online-Schulung

RFEM 6 | Studenten | Einführung in die Holzbemessung

30. April 2024

Webinar

Bauzustände im Membranbau mit RFEM 6

2. Mai 2024

Webinar

Bauzustände im Membranbau mit RFEM 6

6. Mai 2024

Online-Schulung

RFEM 6 | Studenten | Einführung in die Stahlbetonbemessung

7. Mai 2024

Modellierung von Querschnitten und Spannungsanalyse in RSECTION 1

Webinar

Modellierung von Querschnitten und Spannungsanalyse in RSECTION 1

8. Mai 2024

$Querschnittsmodellierung und \n Spannungsanalyse in RSECTION 1$

Webinar

Querschnittsmodellierung und Spannungsanalyse in RSECTION 1

13. Mai 2024

Online-Schulung

RFEM 6 | Studenten | Einführung in die Stahlbemessung

14. Mai 2024

Berücksichtigung von Bauzuständen in RFEM 6

Webinar

Berücksichtigung von Bauzuständen in RFEM 6

Videos

Knowledge Base

KB 000478 | Simulation von Wärmeausdehnungen bei Vorgabe von absoluten Temperaturen

Länge: 00:00:48 min

Dlubal Podcast | #051 Bauen mit positivem Fußabdruck feat. Andrea Heil

Allgemeines

Dlubal Podcast | #051 Bauen mit positivem Fußabdruck feat. Andrea Heil

Länge: 00:38:17 min

Allgemeines

Einsturzsimulation | RFEM 6 | Blender #Shorts

Länge: 00:00:55 min

Allgemeines

RFEM 6-Schnittstellen zu Rhino & Grasshopper 💡

Länge: 00:00:00 min

Allgemeines

Wir stellen uns vor - Dlubal Software in Niederlassung Leipzig

Länge: 00:01:06 min

Allgemeines

Muss ich als Bauingenieur programmieren können?

Länge: 00:00:00 min

Allgemeines

Was bedeutet eine Bionische Konstruktion?

Länge: 00:00:00 min

NUR ZUM TEXT-2-SPEECH ERSTELLEN

Länge: 00:00:00 min

Allgemeines

Dlubal Podcast | #048 Bimondis - Die Vermittlungsplattform für BIM-Experten feat. Andre Schlaak

Länge: 00:34:13 min

Playlist

Modelle zum Herunterladen

598x

46x

Temperaturbelasteter Kragarm aus Stahl

2754x

319x

Stahlhalle

1768x

131x

Betonbeispiel

3149x

196x

Gebäude aus Stahlbeton

KB 001848 | Bemessung von Holzstützen nach NDS 2018 in RFEM 6

253x

Holzstütze für KB 1884

102x

Metallkonstruktion | AISC 360/341-22

45x

Stahlstab RSA | ASCE 7 und NBC

3139x

203x

Stahlbau Stützenfußpunkt

141x

Kreuzende Stahlrohre

Technische Fachbeiträge

Mit dem Add-On Holzbemessung ist eine Bemessung von Holzstützen nach der ASD-Methode der amerikanischen Norm 2018 NDS möglich. Die genaue Berechnung der Druckbeanspruchbarkeit und der Anpassungsfaktoren von Holzstäben ist wichtig für Sicherheitsüberlegungen und Bemessungen. Im folgenden Beitrag handelt es sich um den Nachweis der maximalen kritischen Knickfestigkeit, die mit dem Add-On Holzbemessung berechnet wird, unter Einsatz von schrittweisen analytischen Gleichungen nach der amerikanischen Norm NDS 2018 einschließlich Druckanpassungsfaktoren, angepasstem Druckbemessungswert und finaler Ausnutzung.

Weiterlesen

Die meisten in RFEM und RSTAB vorhandenen Walzprofile können auch mit eigenen Parametern versehen werden. Dazu wird der zu verändernde Querschnitt in der Bibliothek ausgewählt und im Anschluss auf den Button [Parametrische Eingabe...] geklickt.

Weiterlesen

In diesem Beitrag wird ein Holzquerschnitt 2x4 (38,1 mm x 88,9 mm) mit kombinierter biaxialer Biegung und axialem Druck mit dem Zusatzmodul RF-/HOLZ AWC nachgewiesen. Die Eigenschaften des Stützenstabes und seine Belastung basieren auf Beispiel E1.8 der AWC Structural Wood Design Examples 2015/2018.

Weiterlesen

Die Zusatzmodule zur Bemessung von Stab-Bauteilen nach nationalen, europäischen und internationalen Normen stellen Nachweisergebnisse neben der numerischen Darstellung in Tabellenform auch grafisch als Diagramm am Stabwerk dar.

Weiterlesen

Screenshots

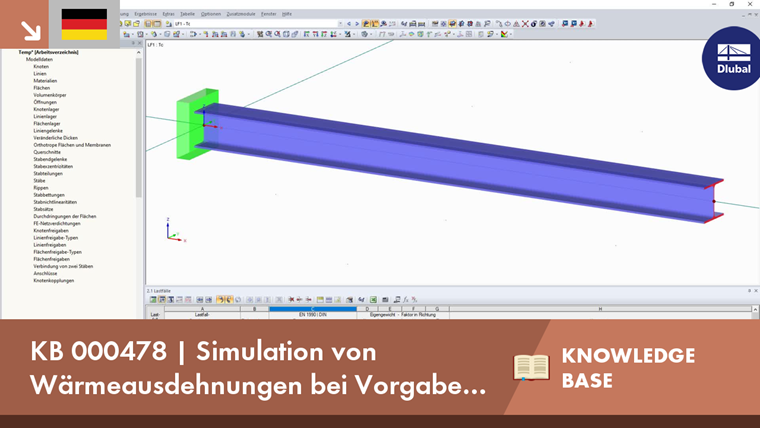

Simulation von Wärmeausdehnungen bei Vorgabe von absoluten Temperaturen
