Когда два поперечно нагруженных тела передают сжимающую силу в точке контакта, всегда необходимо учитывать статическое трение. Сжимающая сила изменяет сопротивление сдвигу в области контакта.
Силы соотносятся следующим образом:
| f[SCHOOL.SCHOOLORINSTITUTION]Макс. | Максимальная сила трения |
| μ0 | Коэффициент трения |
| fN | Осевая сила перпендикулярно опоре |

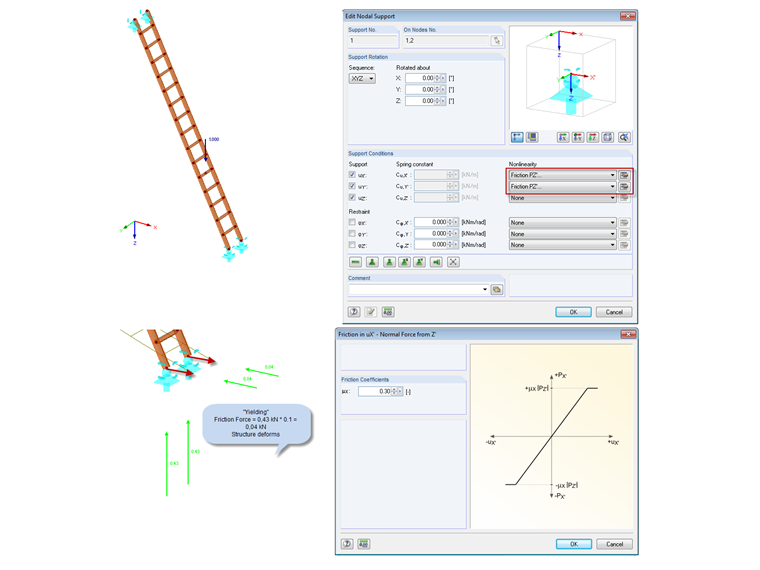

Поскольку сопротивление силе сдвига между двумя элементами оказывает влияние на люфт сил во всей модели, RFEM и RSTAB допускают статическое фрикционное соединение для определений опор, шарниров и высвобождений. Данный подход моделирует трение с помощью автоматизированного итерационного процесса расчета, который проверяет условия статического трения после каждой итерации и применяет соответствующие меры для поддержания равновесия. Функция была разработана таким образом, чтобы пользователь мог непосредственно указать степени свободы соединения в направлении, в котором действует сила трения, и в направлении, в котором действует сила сжатия.

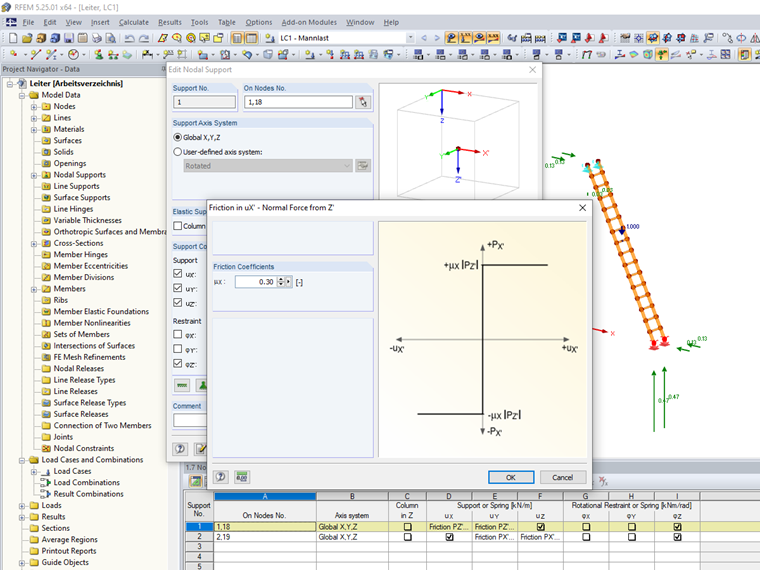

Затем в подробных настройках можно задать коэффициент трения μ.
При превышении статического трения начинается процесс текучести. Это означает: Если для данной степени свободы трения возникает сила, превышающая силу трения покоя, то ситуация соединения берет на себя только силу трения покоя, а затем реагирует с возможностью свободной деформации.
