Použití tření v místě uzlových podpor

Tipy & triky

V praxi hraje tření důležitou roli. Bez tření by nebyly použitelné například brzdy u vozů, objekty v nakloněných rovinách by mohly klouzat a předpjaté šroubové spoje by byly nepoužitelné. Tření je zapotřebí uvažovat v těch případech, kdy dva objekty přenášejí tlakovou sílu na jejich kontaktní ploše. Tlaková síla mění smykovou únosnost v kontaktní oblasti.

Síly se uvažují následovně:
FR = mu x FN

kde:
FR = třecí síla
mu = koeficient tření
FN = normálová síla

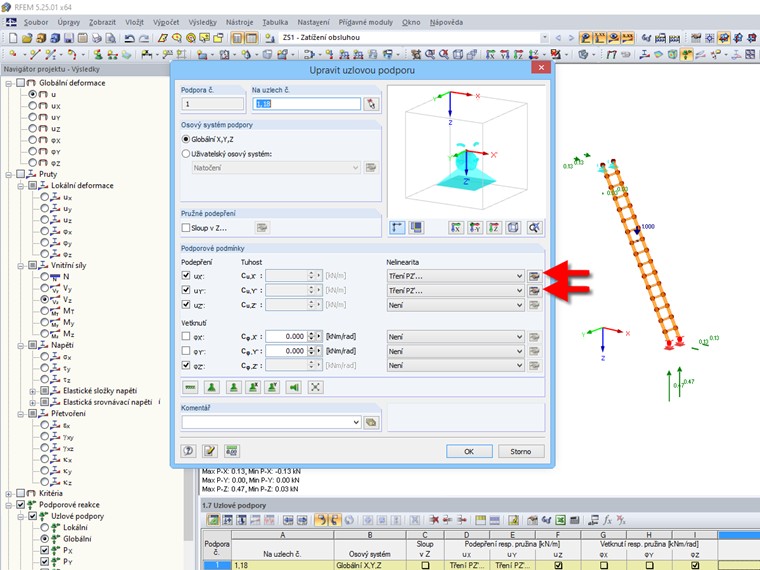

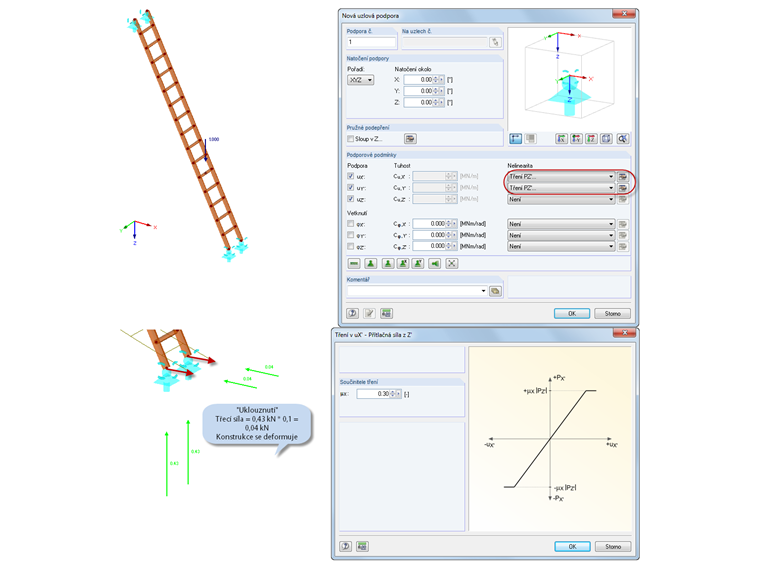

Vzhledem k tomu, že smyk mezi dvěma prvky ovlivňuje přenos sil v celém modelu, zavedli jsme v našich programech používání tření. Toto lze nyní použít v definici uzlových podpor. Tento přístup simuluje tření pomocí automatizovaného výpočtu iteračním procesem, který kontroluje tření po každé iteraci a používá opatření pro udržení rovnováhy. Funkce byla upravena tak, že uživatel přímo určuje směr třecí síly pro stupně volnosti podpory, jakož i směr tlakové síly. Koeficient tření je pak definovaný v detailním nastavení.

V případě, že je tření překročeno, je vyvoláno tzv. „uklouznutí“. To znamená, pokud je na stupni volnosti s definovaným třením síla větší než je stanovená mezní třecí síla, dochází v daném směru k volnému posunu podpory.
