Определение размеров продольной арматуры для расчета предельного состояния по пригодности к эксплуатации 2

В части 1 мы описывали выбор критериев для определения размеров арматуры при расчете предельного состояния по пригодности к эксплуатации в модулях RF-CONCRETE Members и CONCRETE. Теперь перейдем к деталям функции «Найти наиболее экономичную арматуру для расчета на раскрытие трещин».

Согласно пункту 7.3 нормы EN 1992‑1‑1 можно расчет ограничения ширины трещин выполнить различными способами. По норме Еврокод 2 считается допустимая ширина трещин заданной и рассчитанной тогда, когда:

  1. Прямый расчет ширины трещин по пункту 7.3.4 доказал, что имеющаяся ширина трещины wk меньше допустимого предельного значения wk
  2. Расчет по пункту 7.3.3, без прямого расчета ширины трещин, доказал, что:
    1. согласно таблице 7.2, предельный диаметр lim ds больше доступного диаметра растянутой арматуры
    2. согласно таблице 7.3, максимальный шаг арматуры lim sl больше, чем доступный шаг растянутой арматуры

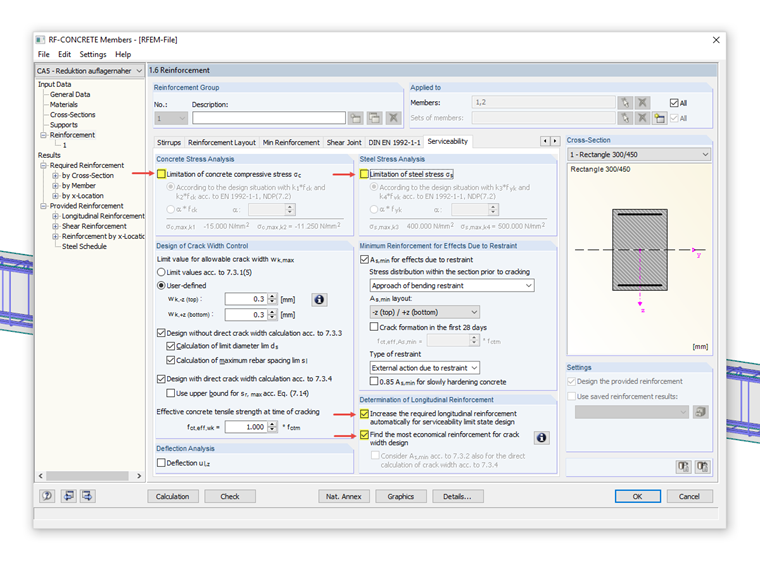

Для расчета ширины трещин так достаточно применить один из вышеупомянутых методов. Функция «Найти наиболее экономичную арматуру для расчета на раскрытие трещин» затем проверяет, какой из выбранных методов ограничения ширины трещин требует лишь минимальную возможную площадь армирования.

Программы потом добавляют к подобранной арматуре дополнительные арматурные стержни до тех пор, пока данный расчет не выполнен. В таблицах результатов 4.2 затем отображаются результаты как для lim ds, так и для lim sl и wk, даже в том случае, если для расчета ширины трещин решающим является только одно предельное значение.


Автор

Г-н Мейергофер является руководителем отдела разработки программ для расчета железобетонных конструкций.
