Quotatura dell'armatura longitudinale per progetto di stato limite di esercizio 2

Nella parte 1, è stata spiegata la selezione dei criteri di progetto per il dimensionamento dell'armatura per la verifica allo stato limite di esercizio in RF-CONCRETE Members e CONCRETE. Ora, entriamo nei dettagli per la funzione "Trova armatura economica per la verifica dell'ampiezza delle fessure".

La verifica della limitazione dell'ampiezza della fessura può essere eseguita in diversi modi secondo la sezione 7.3 della EN 1992-1-1. Le larghezze ammissibili delle fessure sono considerate come date e progettate secondo l'Eurocodice 2, se:
1. L'ampiezza della fessura disponibile wk è inferiore al valore limite consentito quando si calcola l'ampiezza della fessura wk direttamente secondo 7.3.4, o
2. Secondo 7.3.3, senza calcolo diretto dell'ampiezza della fessura

  • Il diametro limite lim ds secondo la Tabella 7.2 è maggiore del diametro disponibile della barra dell'armatura tesa, o
  • La spaziatura massima delle barre lim sl secondo la Tabella 7.3 è maggiore della spaziatura disponibile delle barre dell'armatura tesa.

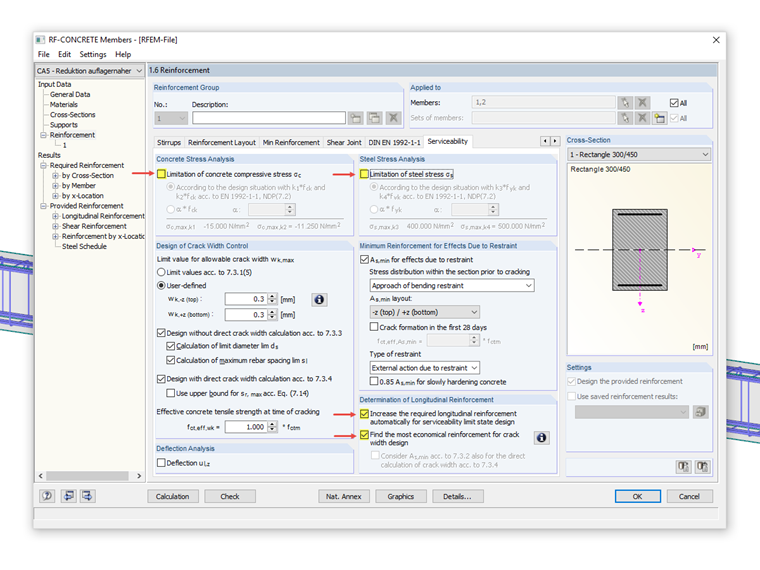

Pertanto, è sufficiente per l'analisi dell'ampiezza della fessura quando uno dei metodi di verifica sopra menzionati è soddisfatto. L'opzione "Trova l'armatura più economica per la verifica dell'ampiezza delle fessure" controlla quale dei metodi selezionati per la limitazione dell'ampiezza delle fessure può essere coperto con l'area di armatura più piccola possibile.

I programmi aggiungono le barre di armatura una dopo l'altra all'armatura fornita fino a quando questo progetto non è completato. Risultati Le tabelle 4.2 mostrano i risultati per lim ds, lim sl e wk, anche se solo un valore limite determina per la verifica dell'ampiezza della fessura.


Autore

Il signor Meierhofer è il leader nello sviluppo di programmi per strutture in calcestruzzo ed è disponibile per il team di assistenza clienti in caso di domande relative alla progettazione di calcestruzzo armato e precompresso.

Link
Bibliografia
  1. EN 1992-1-1 Progettazione di strutture in calcestruzzo - Parte 1-1: Regole generali e regole per gli edifici. Beuth casa editrice GmbH


;
