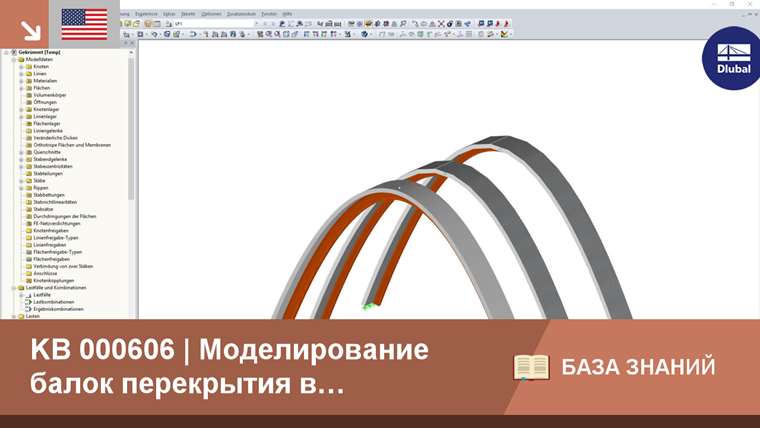

Моделирование балок перекрытия в конструкциях из кросс-ламинированной древесины
Bei Brettsperrholzkonstruktionen werden bei größeren Spannweiten häufig Unterzüge oder Hybrid-Konstruktionen verwendet. Diese lassen sich in RFEM 5 über Flächen und Stabquerschnitte modellieren. Bei beiden Systemen sind gekrümmte Unterzüge ebenfalls problemlos möglich. Только в случае криволинейной поверхности, стержень всегда создается на основе автоматического определения эксцентриситета стержня в соответствии с расстоянием толщины стержней и поверхностей. Балку перекрытия можно к конструкции также легко присоединить с помощью линейного шарнира.
Автор
Г-н Кун отвечает за разработку продуктов для деревянных конструкций и оказывает техническую поддержку нашим клиентам.
