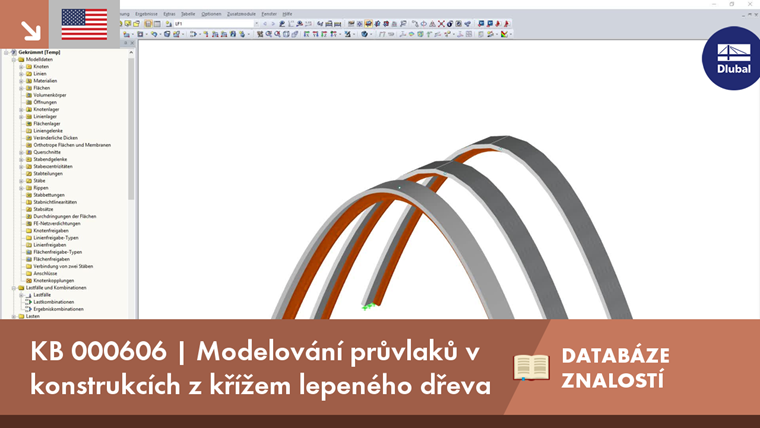

Modelování průvlaků v konstrukcích z křížem lepeného dřeva

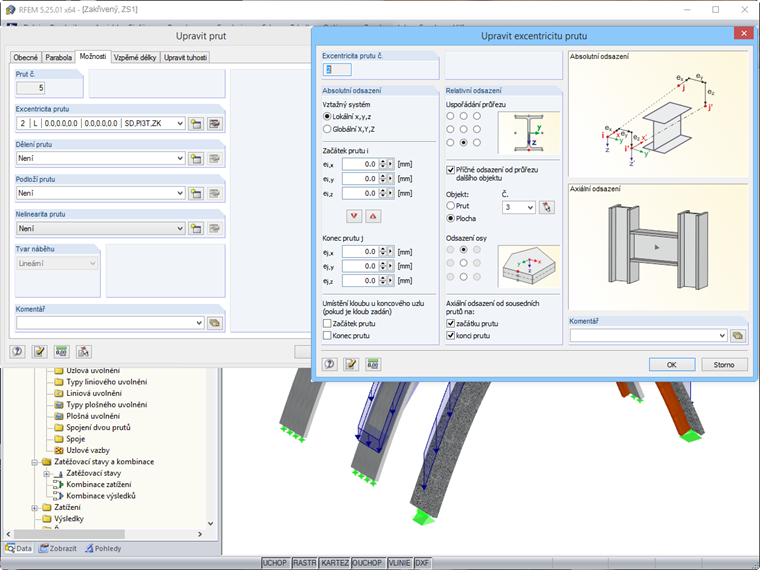

U konstrukcí z křížem lepeného dřeva se při větších rozpětích často používají průvlaky nebo hybridní konstrukce. V programu RFEM 5 je lze modelovat pomocí ploch a prutových průřezů. U obou systémů lze také bez problému modelovat zakřivené průvlaky. U zakřivené plochy je prut vždy generován pomocí automatických excentricit prutů v souladu se vzdálenostmi tlouštěk plochy a prutu. Průvlak lze připojit také poddajně pomocí liniového uvolnění.
Autor
Ing. Kuhn je zodpovědný za vývoj produktů pro dřevěné konstrukce a poskytuje technickou podporu zákazníkům.
