В кросс-ламинированных моделях с большими пролетами часто используются балки перекрытия или гибридные конструкции, которые можно с помощью поверхностей и сечений стержней легко смоделировать также в программе RFEM 5. Более того, в обеих системах возможно моделировать и криволинейные балки перекрытия. Только в случае криволинейной поверхности, стержень всегда создается на основе автоматического определения эксцентриситета стержня в соответствии с расстоянием толщины стержней и поверхностей. Балку перекрытия можно к конструкции также легко присоединить с помощью линейного шарнира.

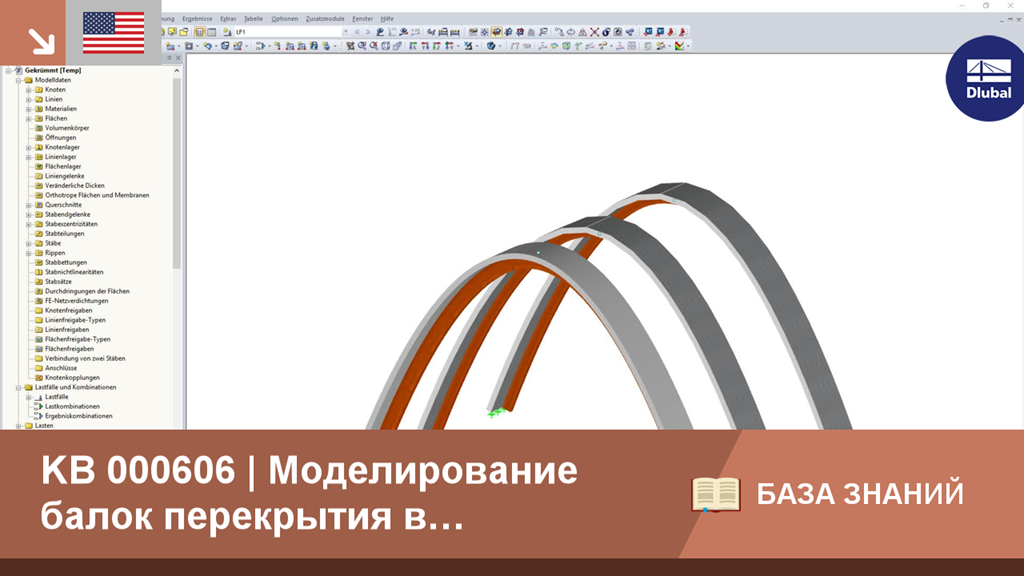

KB 000606 | Моделирование балок перекрытия в конструкциях из кросс-ламинированной древесины
Вы можете задать сборные деревянные сечения, например, швеллеры, тавры, двутавры и коробчатые балки. Отдельные элементы сечения всегда связаны друг с другом посредством жестких или полужестких соединений. Далее в программе доступны также гибридные сечения. В таком случае, подменю предоставляет пользователю возможность присвоить отдельным элементам сечения разные материалы.
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчётные проверки для всех древесных материалов, которые допустимы к расчёту.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определенных участках слоя.
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
