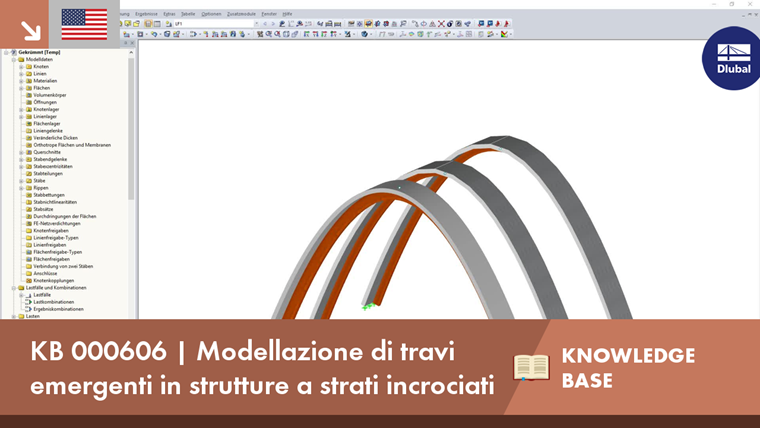

Modellazione di travi ribassate in strutture a strati incrociati
Bei Brettsperrholzkonstruktionen werden bei größeren Spannweiten häufig Unterzüge oder Hybrid-Konstruktionen verwendet. Diese lassen sich in RFEM 5 über Flächen und Stabquerschnitte modellieren. Bei beiden Systemen sind gekrümmte Unterzüge ebenfalls problemlos möglich. Bei der gekrümmten Fläche wird der Stab über die automatische Stabexzentrizität immer passend mit dem Dickenabstand der Fläche und des Stabes generiert. Über eine Linienfreigabe kann der Unterzug auch nachgiebig angeschlossen werden.
Autore
Il signor Kuhn è responsabile dello sviluppo di prodotti per strutture in legno e fornisce supporto tecnico ai nostri clienti.
