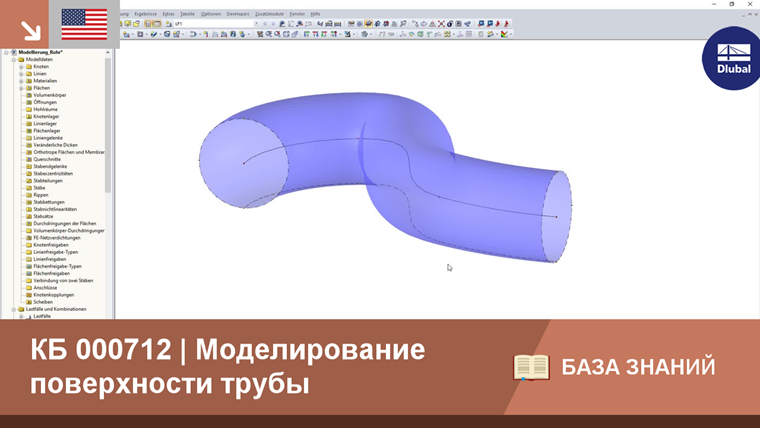

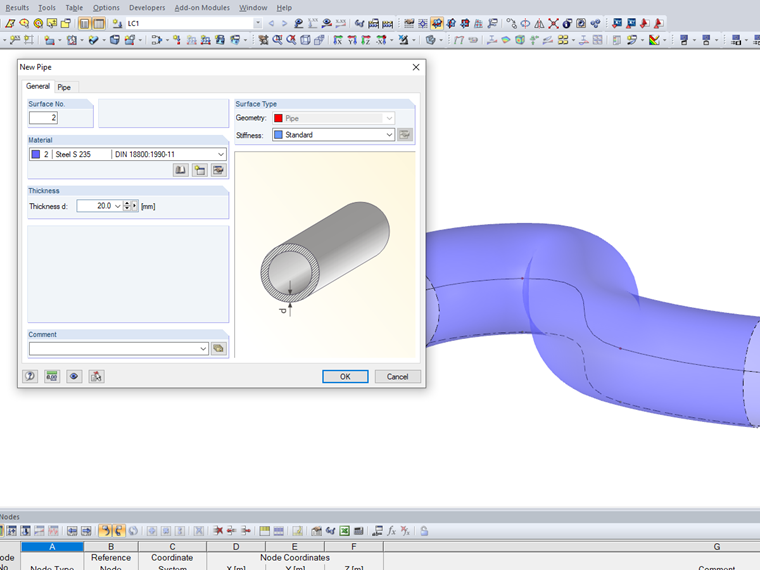

Mit dieser Option wird der Flächentyp Rohr anhand des Materials, der Dicke der Fläche sowie des Radius an der gewünschten Linie definiert und erzeugt.
Mit dieser Option wird der Flächentyp Rohr anhand des Materials, der Dicke der Fläche sowie des Radius an der gewünschten Linie definiert und erzeugt.
Г-н Лекс отвечает за разработку продуктов для стеклянных конструкций и за контроль качества программы RFEM. Помимо того, он оказывает также техническую поддержку нашим клиентам.
После активации дополнительного модуля RF-PIPING, в RFEM появится новая панель инструментов, навигатор и таблицы проекта расширятся. Теперь трубопроводная система будет смоделирована тем же способом, что и стержни. Отводы труб задаются одновременно касательными (прямолинейные отрезки труб) и радиусом. Таким образом, можно впоследствии легко изменить параметры изгиба.
Также возможно впоследствии расширить трубопровод , задав специальные компоненты (компенсаторы, клапаны и другие). Реализованные базы данных элементов конструкций облегчают задание.
Непрерывные отрезки труб задаются как блоки трубопроводов.
Для создания нагрузок на трубопровод, нагрузки стрежней присваиваются соответствующим загружениям. Сочетание нагрузок включается как в сочетания нагрузок трубопроводов, так и в расчетные сочетания.
После выполнения расчета можно отобразить деформации, внутренние силы стержня и опорные реакции графически или в таблицах.
Расчет напряжений в трубах в соответствии с нормативами может быть затем выполнен в дополнительном модуле RF-PIPING Design. Для этого Вам нужно всего лишь выбрать соответствующие блоки трубопроводов и ситуации нагрузок.
После моделирования трубопроводных систем в RFEM с помощью модуля RF-PIPING и определения нагрузок, а также сочетаний нагрузок и расчетных сочетаний, можно в дополнительном модуле RF-PIPING Design выполнить расчет напряжений в трубопроводах.
Вы можете выбрать все или только некоторые трубопроводы и нагрузки, сочетания нагрузок или расчетные сочетания для расчета трубопроводов. База данных материалов предлагает различные материалы по нормам EN 13480‑3, ASME B31.1‑2012 и ASME B31.3‑2012.
После завершения расчета, результаты изображаются в виде четко структурированных окон; например, по сечениям, по трубопроводам или по стержням. Коэффициент использования можно отобразить также графически на всей модели в программе RFEM. Таким образом, можно быстро определить критические или малозагруженные области сечений.
В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, вы можете добавить в протокол результатов всю графику. Таким образом, гарантируется четкая и наглядная документация. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.
