Mit dieser Option wird der Flächentyp Rohr anhand des Materials, der Dicke der Fläche sowie des Radius an der gewünschten Linie definiert und erzeugt.

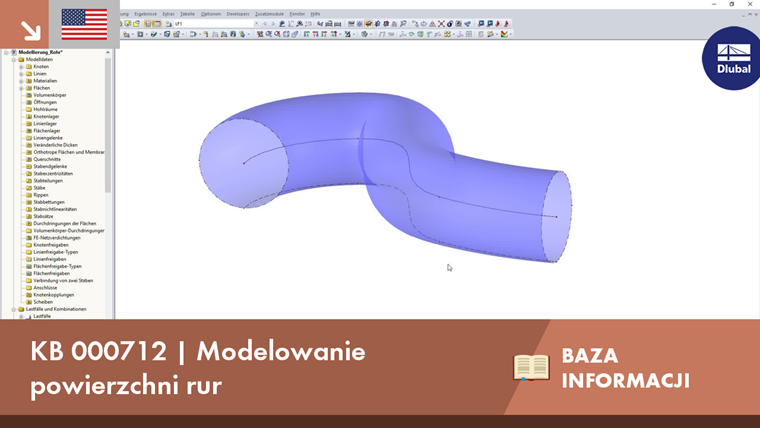

Modelowanie powierzchni typu „rura”
Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.
Autor
Pan Lex jest odpowiedzialny za rozwój produktów dla konstrukcji szklanych oraz za zapewnienie jakości programu RFEM. Zapewnia również wsparcie techniczne dla naszych klientów.
Odnośniki
Czy mają Państwo jakieś pytania?
Baza informacji
Długość: 00:00:31 min
Długość: 00:00:34 min
Wydarzenie
Długość: 01:06:55 min
Wydarzenie
Długość: 01:06:05 min
Długość: 00:00:22 min
Długość: 00:52:52 min
Długość: 00:01:27 min
Długość: 00:00:34 min
Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.
In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.
Zarówno analiza drgań własnych, jak i analiza spektrum odpowiedzi przeprowadzane są na modelach liniowych Jeżeli w modelu występują nieliniowości, podlega on linearyzacji, dzięki czemu elementy nieliniowe nie są brane pod uwagę w dalszej analizie. Mogą to być na przykład pręty rozciągane, podpory nieliniowe lub przeguby nieliniowe. Celem artykułu jest pokazanie, w jaki sposób można je traktować w analizie dynamicznej.
Nicht alle Strukturelemente des realen Bauwerks werden im statischen Modell herangezogen. Als Beispiel hierfür soll eine Rohrleitung dienen, die auf einem Stahlträgergerüst verläuft.
Po aktywacji modułu dodatkowego RF‑PIPING, mamy do dyspozycji nowy pasek narzędzi w RFEM, a także nawigator projektu wraz z tabelami. System rurociągów jest teraz modelowany w taki sam sposób, jak pręty. Kolana rurowe są definiowane jednocześnie przez styczne (proste odcinki rury) i promień. W ten sposób można łatwo zmieniać parametry gięcia.
Istnieje również możliwość późniejszego wydłużenia rurociągu poprzez zdefiniowanie specjalnych komponentów (kompensatorów, zaworów itp.). Jest to łatwiejsze dzięki wbudowanym bibliotekom komponentów konstrukcyjnych.
Ciągłe odcinki rur są definiowane jako zbiory rurociągów.
W przypadku obciążeń rurociągów obciążenia prętowe są przypisywane do odpowiednich przypadków obciążeń. Kombinacja obciążeń zawiera kombinację obciążeń i wyników rurociągów.
Po zakończeniu obliczeń odkształcenia, siły wewnętrzne prętów i siły podporowe można wyświetlić graficznie lub w tabelach.
Następnie w RF-PIPING Design może być wykonana analiza naprężeń rur według normy. Wystarczy wybrać odpowiednie zestawy rurociągów i sytuacje obciążeniowe.
Po zamodelowaniu rurociągów w RFEM w RF‑PIPING i zdefiniowaniu obciążeń oraz kombinacji obciążeń i wyników, można przeprowadzić analizę naprężeń w rurach w module dodatkowym RF‑PIPING Design.
Do wymiarowania rurociągów można wybrać wszystkie lub tylko niektóre rurociągi oraz obciążenia, kombinacje obciążeń lub wyników. Biblioteka materiałów zawiera materiały zgodne z normami EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012.
Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych oknach; na przykład według przekrojów, rurociągów lub prętów. W programie RFEM stopień wykorzystania można również wyświetlić graficznie na całym modelu. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane.
Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
- Wymiarowanie zgodnie z EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012
- Sprawdzenie minimalnej wymaganej grubości ścianki rur z uwzględnieniem naddatków produkcyjnych, korozji i współczynnika spawania
- Analiza naprężeń od obciążeń długotrwałych, długotrwałych i doraźnych oraz rozszerzalności cieplnej
- Dokumentacja wyników wraz z tabelami i grafikami w protokole wydruku programu RFEM
- Graficzne wprowadzanie przewodów i elementów rurowych
- Wizualizacja rurociągów i elementów rurowych w grafice RFEM
- Obszerne biblioteki przekrojów i materiałów rurociągów
- Obszerne biblioteki pasów, redukcji, trójników i kompensatorów
- Uwzględnienie konstrukcji rurociągów (izolacja, okładzina, cyna-płyta)
- Automatyczne obliczanie współczynników intensyfikacji naprężeń i współczynników elastyczności
- Określone kategorie oddziaływania rurociągów dla przypadków obciążeń
- Opcjonalna automatyczna kombinatoryka przypadków obciążeń
- Uwzględnienie właściwości materiału (moduł sprężystości, współczynnik rozszerzalności cieplnej) w temperaturze roboczej (ustawienie domyślne) lub w temperaturze odniesienia (montaż) materiału
- Uwzględnienie odkształcenia i odkształcenia parcia (efekt Bourdona)
- Interakcja między konstrukcją nośną a systemem rurociągów
Obliczyłem dźwigar skrzynkowy. Jakich wyników powierzchniowych lub naprężeń powierzchniowych mogę użyć do oceny zachowania się blach wyboczeniowych?
Czy za pomocą oprogramowania Dlubal Software można analizować i wymiarować systemy rurowe?
W jaki sposób można uwzględnić rzeczywistą geometrię przekroju elementów prętowych w RWIND Simulation?
Projektuję rurociągi przy użyciu modułu dodatkowego RF-PIPING Design. Utworzyłem nowy przypadek obciążenia wstępnego i obciążyłem rurociąg przesunięciem podłużnym.
Czy można dodać ten nowy przypadek obciążenia do kombinacji, które są generowane automatycznie?
Czy można dodać ten nowy przypadek obciążenia do kombinacji, które są generowane automatycznie?
Na schodach o skomplikowanej geometrii często trudno jest zweryfikować spoiny metodami analitycznymi. Jak można to zrobić w programie RFEM?
Moim celem jest utworzenie siatki z okrągłej płytki z otworami w sposób odwzorowany na mapie. Czy w programie RFEM można wygenerować taką siatkę?
