Mit dieser Option wird der Flächentyp Rohr anhand des Materials, der Dicke der Fläche sowie des Radius an der gewünschten Linie definiert und erzeugt.

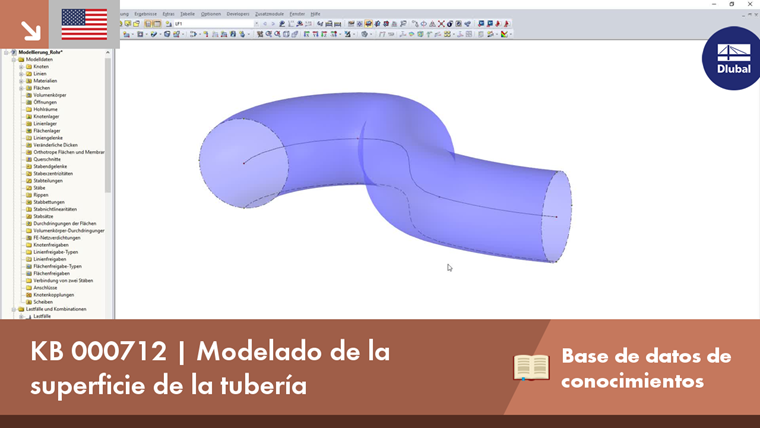

Modelado de una superficie tubular
Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.
