Import und Verwendung einer DXF-Hintergrundfolie

DXF-Folien von Grundrissen können in FEM-Programmen nicht direkt verwendet werden, da in der Zeichnung die Außenkonturen der Elemente (Wände, Decken...) vorhanden sind. Das Statikprogramm benötigt aber die Systemachsen.

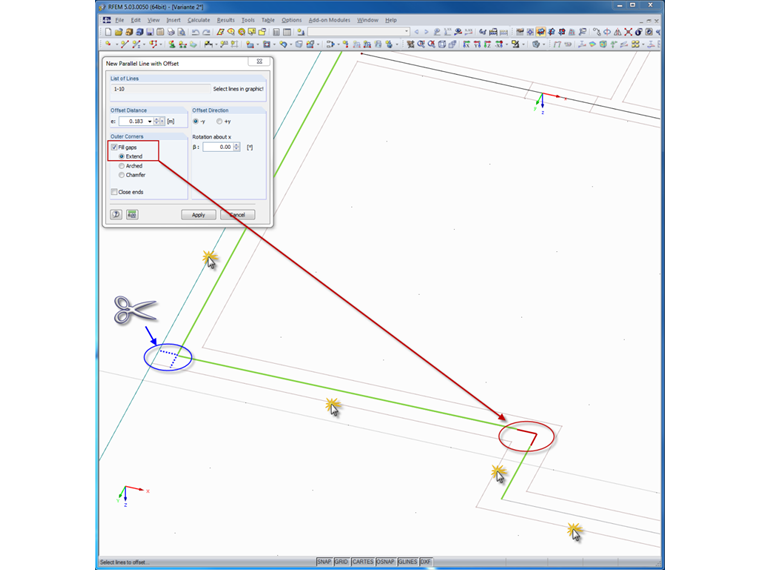

Тем не менее, слой DXF может быть очень полезным. Например, можно использовать функцию RFEM «Параллельная линия со смещением» в разделе «Инструменты» в меню для фоновых слоев (и, следовательно, неактивных линий) после импорта. Если две линии перекрываются в угловой точке, избыточная часть линий удаляется автоматически. При желании, можно автоматически удлинить линии во внешних углах.
