Результирующие комбинации, экспортированные из RF-/DYNAM Pro - Эквивалентные нагрузки, создаются путем наложения результатов из отдельных модальных откликов. Для этого в качестве «эквивалентной линейной комбинации» можно использовать правило SRSS. При использовании результирующих комбинаций в RF-STEEL для расчета напряжений доступны две опции. Либо результаты из комбинаций результатов используются непосредственно. Это делается построчно для каждой максимальной и минимальной управляющей внутренней силы. Или напряжения определяются из отдельных загружений. Затем в RF-/STEEL снова выполняется квадратичное правило суперпозиции.

RF-STEEL также рассматривается как эквивалентная линейная комбинация, используемая RF-DYNAM Pro. RF- / STEEL рассчитывает определяющие внутренние силы. Иногда это трудно понять, а не напрямую сопоставимо с самими расчетными сочетаниями, например, когда эквивалентные напряжения используются для расчета управляющих внутренних сил, что является значением по умолчанию в RF-STEEL.

При использовании чистых нормальных напряжений или чистых изгибных напряжений для расчета управляющих внутренних сил в RF- / STEEL, можно легко воспроизвести полученные внутренние силы. Вы увидите, что опция «эквивалентная линейная комбинация» используется в RF-STEEL.

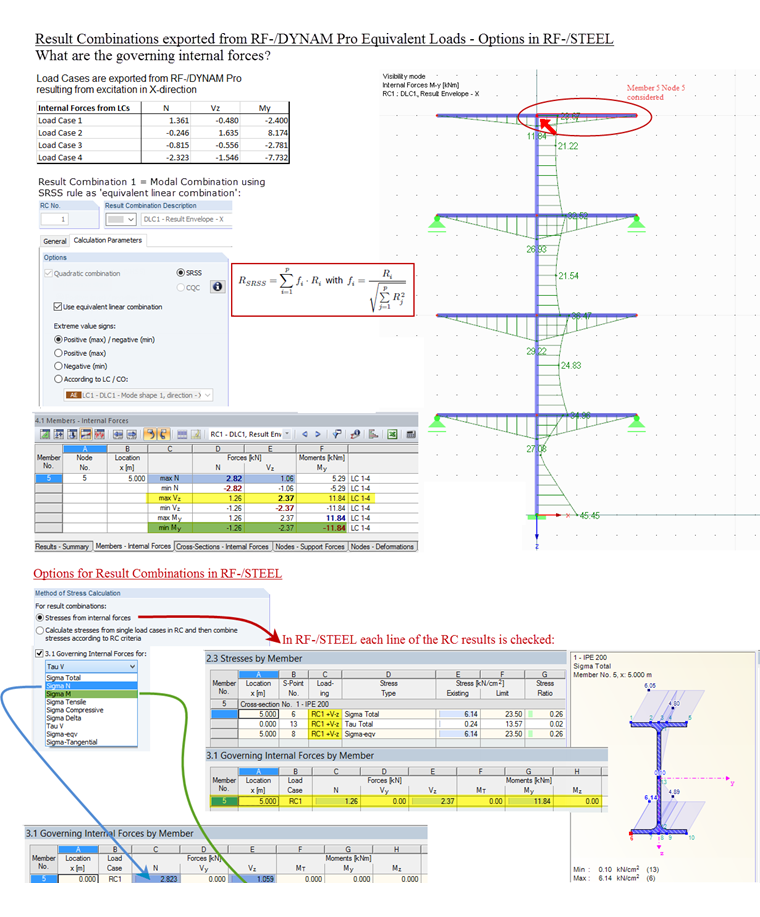

Формулы и пример приведены на рисунке.

Автор

Gerlind Schubert

Dr. Dipl.-Ing. (FH) Gerlind Schubert, M.Sc.

Разработка продуктов и поддержка пользователей

Г-жа Герлинд Шуберт отвечает за разработку модулей DYNAM Pro. Кроме того, она обеспечивает техническую поддержку пользователей.
