Combinazioni dinamiche (SRSS come 'Combinazione lineare equivalente')

Le combinazioni di risultati esportate da RF-/DYNAM Pro – Equivalent Loads sono generate sovrapponendo i risultati delle singole risposte modali. Per questo, la regola SRSS può essere utilizzata come "combinazione lineare equivalente". Quando si utilizzano combinazioni di risultati in RF‑/STEEL, sono disponibili due opzioni per il calcolo delle tensioni. Nella prima opzione, i risultati delle combinazioni di risultati vengono utilizzati direttamente. Questo viene fatto linea per linea, per ogni forza interna di controllo massima e minima. Nella seconda opzione, le tensioni sono determinate dai singoli casi di carico. La regola di sovrapposizione quadratica viene quindi eseguita di nuovo in RF-/STEEL.

La "combinazione lineare equivalente", utilizzata da RF‑/DYNAM Pro, è considerata anche da RF‑/STEEL. RF-/STAHL gibt maßgebende Schnittgrößen aus. Diese sind in manchen Fällen schwer nachvollziehbar und nicht direkt in den Ergebniskombinationen wiederzufinden, wie zum Beispiel bei der Vergleichsspannung, die in RF-/STAHL zur Ermittlung der maßgebenden Schnittgrößen voreingestellt ist.

Wenn man aber in RF-/STAHL die reinen Normalspannungen oder reinen Biegespannungen (lineare Spannungen) für die Ermittlung der maßgebenden Schnittgrößen heranzieht, sind die ermittelten Schnittgrößen gut nachvollziehbar. Man erkennt, dass die "äquivalente Linearkombination" Anwendung findet.

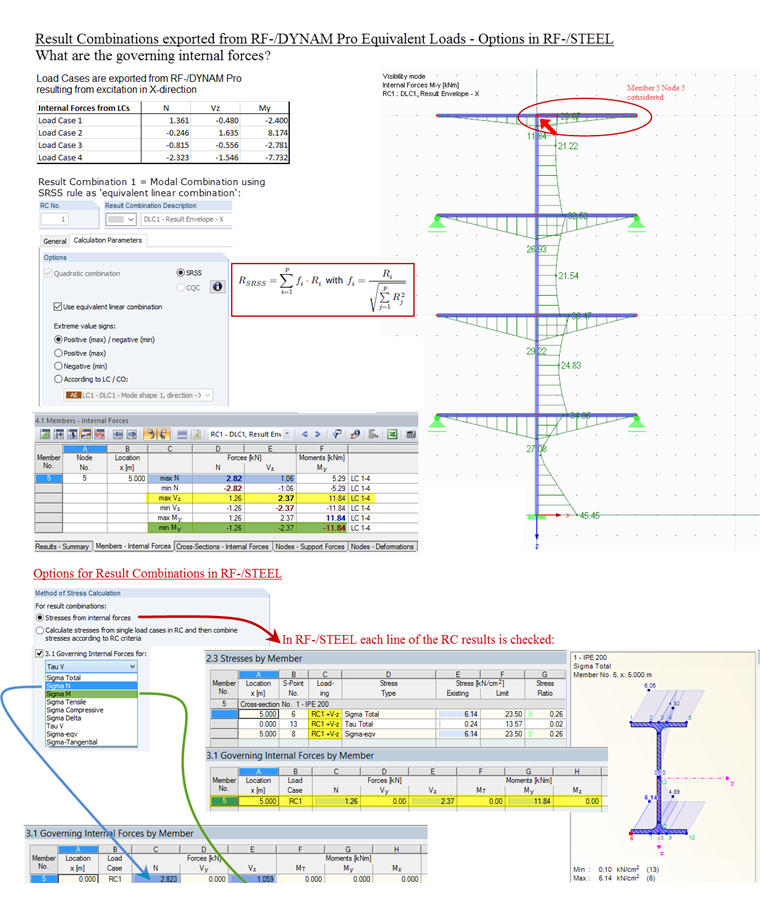

Die Formeln und ein Beispiel sind im Bild zu finden.
