Combinaisons dynamiques (SRSS comme «Combinaison linéaire équivalente»)

  • Base de connaissance

Trucs & Astuces

Ce texte a été traduit par Google Translate

Lire le texte source

Les combinaisons de résultats exportées à partir de RF-/DYNAM Pro - Equivalent Loads sont générées par la superposition des résultats des réponses modales individuelles. Pour cela, la règle SRSS peut être utilisée comme «combinaison linéaire équivalente». Lorsque des combinaisons de résultats sont utilisées dans RF-/STEEL, deux options sont disponibles pour le calcul des contraintes. Les résultats des combinaisons de résultats sont directement utilisés. Cette opération est effectuée ligne par ligne pour chaque effort interne maximal et minimal de contrôle. Les contraintes sont déterminées à partir des cas de charge individuels. La règle de superposition quadratique est à nouveau effectuée dans RF-/STEEL.

La «combinaison linéaire équivalente», telle qu'elle est utilisée par RF- / DYNAM Pro, est également considérée par RF- / STEEL. RF- / STEEL calcule les efforts internes déterminants. Elles sont parfois difficiles à comprendre et ne sont pas directement comparables avec les combinaisons de résultats, par exemple lorsque les contraintes équivalentes sont utilisées pour le calcul des efforts internes déterminants, ce qui est le cas par défaut dans RF- / STEEL.

Lorsque vous appliquez les contraintes normales pures ou les contraintes de flexion pures pour le calcul des efforts internes déterminants dans RF- / STEEL, vous pouvez facilement reproduire les efforts internes résultants. RF- / STEEL vous indique que l'option «combinaison linéaire équivalente» est utilisée.

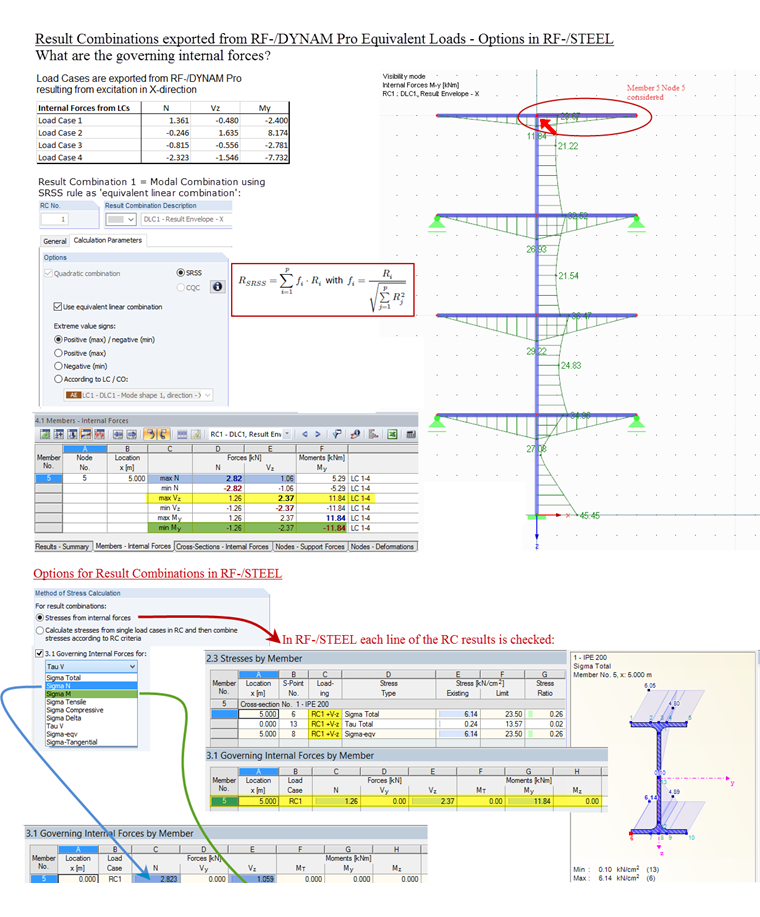

Les formules et un exemple sont fournis dans la figure.

Auteur

Gerlind Schubert

Dr. Dipl.-Ing. (FH) Gerlind Schubert, M.Sc.

Développement et Support technique

Gerlind Schubert est responsable du développement des modules DYNAM Pro et assure également le support technique.
