Предельные нагрузки в специальных случаях

Техническая статья

Эта статья была переведена Google Translator Посмотреть исходный текст

RF-STEEL EC3 предоставляет возможность пренебрегать соответствующими внутренними силами в тех случаях, когда конструкция не имеется. Примерами таких ситуаций являются:

  • Гибка и сжатие на углах,
  • Многоосный изгиб для расчета в соответствии с Общим методом,
  • Кручение.

Ответственность за определение предельных значений лежит на пользователе.

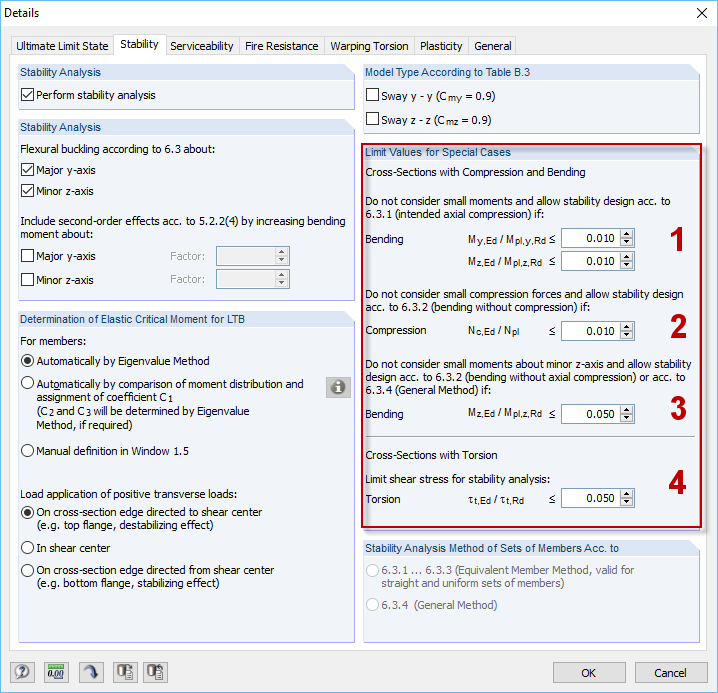

Pисунок 01 - Determination of Limit Values for Special Cases

Отдельные фильтры можно использовать следующим образом:

  1. Пренебрегая изгибом и расчетом в соответствии с разделом 6.3.1 (предполагаемое осевое сжатие), например, для угловых сечений.
  2. Аналогично 1., но в данном случае осевые силы не учитываются, а расчет устойчивости выполняется в соответствии с разделом 6.3.2 (чистый изгиб).
  3. В случае наборов стержней, асимметричных сечений, сужений или если в качестве параметра расчета в диалоговом окне «Настройки национального приложения» выбран общий метод, его можно использовать только для одноосного изгиба и сжатия, если не указано иное. Поэтому в случае двухосного изгиба появляется предупреждающее сообщение. Таким образом, данный фильтр можно использовать для пренебрежения поперечным изгибом. Расчет выполняется в соответствии с разделом 6.3.4 (Общий метод).
  4. В соответствии с EN 1993-1-1, кручение не учитывается при расчете устойчивости. Поэтому в случае сочетания внутренних сил и кручения появляется предупреждающее сообщение. Используя этот фильтр, можно пренебречь кручением.

Предельные нагрузки для особых случаев можно также найти в других дополнительных модулях, таких как RF-/STEEL AISC.

Если появляется предупреждающее сообщение, хотя нельзя пренебрегать ни одной из внутренних сил, можно выполнить расчет в соответствии с анализом второго порядка, используя расширение модуля RF-/STEEL Warping Torsion.

Литература

[1]Еврокод 3: Расчет стальных конструкций. Часть 1-1: Общие правила и нормы для зданий; EN 1993-1-1: 2010-12
