Charges limites dans les cas particuliers

Article technique

Dans des situations où un calcul n’est pas possible, RF-/STEEL EC3 permet de négliger les efforts internes respectifs. De tels situations peuvent être :

  • Flexion et compression dans les cornières
  • Flexion multiaxiale pour un calcul selon la méthode générale
  • Torsion

La détermination des valeurs limites est à la responsabilité de l’utilisateur.

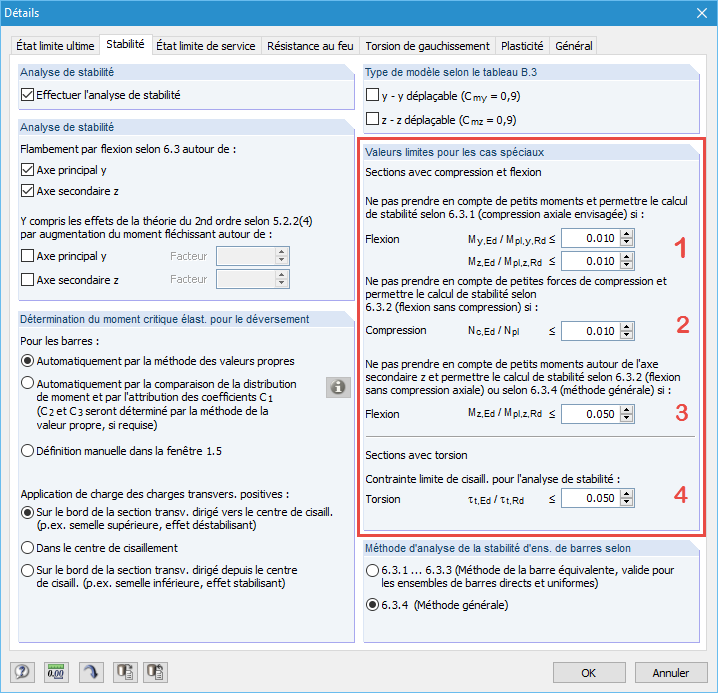

Figure 01 – Détermination des valeurs limites pour les cas particuliers

Les filtres individuels peuvent être utilisés pour :

  1. Négliger la flexion et effectuer l'analyse de stabilité selon Section 6.3.1 de l’EC3 (compression axiale envisagée), par exemple pour les cornières.
  2. De manière similaire au point 1, négliger les efforts normaux et effectuer l'analyse de stabilité selon la Section 6.3.2 (flexion uniquement).
  3. Dans le cas des ensembles de barres, des sections asymétriques, des sections variables ou si la méthode générale est sélectionnée comme méthode de de calcul dans la boîte de dialogue « Paramètres de l’annexe nationale », ce filtre ne peut qu’être utilisé pour la flexion uni-axiale et la compression, sauf indication contraire. C’est pourquoi, un message s’affiche en cas de flexion biaxiale. Par conséquence, ce filtre peut être utilisé pour négliger la flexion transversale. Le calcul est réalisé selon la Section 6.3.4 (méthode générale).
  4. Selon EN 1993-1-1, la contrainte de torsion n’est pas considérée dans le calcul de stabilité. Ainsi, un message d’erreur apparaît dans le cas d’une combinaison d'efforts internes et de torsion. Ce filtre peut être utilisé pour négliger la torsion.

Les charges limites pour les cas particuliers peuvent également être trouvées dans d’autres modules additionnels tels que RF-/STEEL AISC.

Si un message d’erreur apparaît, et si aucun effort interne ne doit être négligé, vous pouvez réaliser le calcul selon l’analyse du second ordre avec l’extension de module RF-/STEEL Warping Torsion.

Littérature

[1]  Eurocode 3 : calcul des structures en acier - Partie 1-1 : règles générales et règles pour les bâtiments; EN 1993-1-1:2010-12
