Ogranicz obciążenia w specjalnych przypadkach

Artykuł o tematyce technicznej

W sytuacjach, w których nie jest dostępny żaden projekt, RF- / STEEL EC3 zapewnia opcję pominięcia odpowiednich sił wewnętrznych. Przykładami takich sytuacji są:

  • Gięcie i ściskanie na sekcjach kątowych,
  • Gięcie wieloosiowe dla projektu według metody ogólnej,
  • Skręcenie.

Określenie wartości granicznych jest obowiązkiem użytkownika.

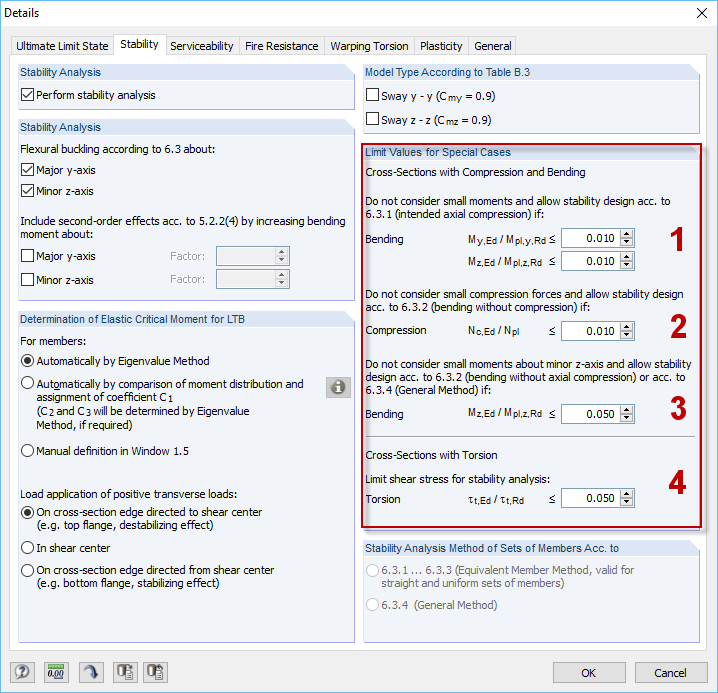

Rysunek 01 - Określenie wartości granicznych dla przypadków specjalnych

Poszczególne filtry można wykorzystać w następujący sposób:

  1. Pomijanie gięcia i projektowania zgodnie z rozdziałem 6.3.1 (zamierzone ściskanie osiowe), na przykład dla sekcji kątowych.
  2. Podobnie jak w 1., ale w tym przypadku siły osiowe są pomijane i projekt stabilności jest przeprowadzany zgodnie z rozdziałem 6.3.2 (czyste zginanie).
  3. W przypadku zestawów prętów, asymetrycznych przekrojów poprzecznych, zwężających się lub jeśli metoda ogólna jest wybrana jako opcja projektowa w oknie dialogowym „Ustawienia załącznika krajowego”, można tego użyć tylko do zginania i ściskania jednoosiowego, chyba że określono inaczej. Dlatego w przypadku zginania dwuosiowego pojawia się komunikat ostrzegawczy. W ten sposób filtr ten może być używany do pomijania zginania poprzecznego. Projekt wykonano zgodnie z rozdziałem 6.3.4 (Metoda ogólna).
  4. Zgodnie z normą EN 1993-1-1 naprężenia skręcające nie są uwzględniane przy projektowaniu stateczności. Dlatego w przypadku kombinacji sił wewnętrznych i skręcania pojawia się komunikat ostrzegawczy. Używając tego filtra, możesz zaniedbać skręcanie.

Obciążenia graniczne dla specjalnych przypadków można również znaleźć w innych modułach dodatkowych, takich jak RF- / STEEL AISC.

Jeśli pojawi się komunikat ostrzegawczy, chociaż żadna z sił wewnętrznych nie zostanie pominięta, można wykonać projekt zgodnie z analizą drugiego rzędu przy użyciu rozszerzenia modułu RF- / STEEL Warping Torsion.

Odniesienie

[1] Eurokod 3: Projektowanie konstrukcji stalowych - Część 1-1: Ogólne zasady i reguły dotyczące budynków ; EN 1993-1-1: 2010-12
