Усиление жесткости деревянных конструкций обычно осуществляется с помощью деревянных панелей. Для этого, конструктивные элементы, состоящие из плит (ДСП, плиты OSB), соединяются со стержнями. В нескольких статьях мы поясним основы данного конструктивного решения и его расчеты в программе RFEM. В нашей первой статье поясняется основное определение жесткости, а также ее расчет.

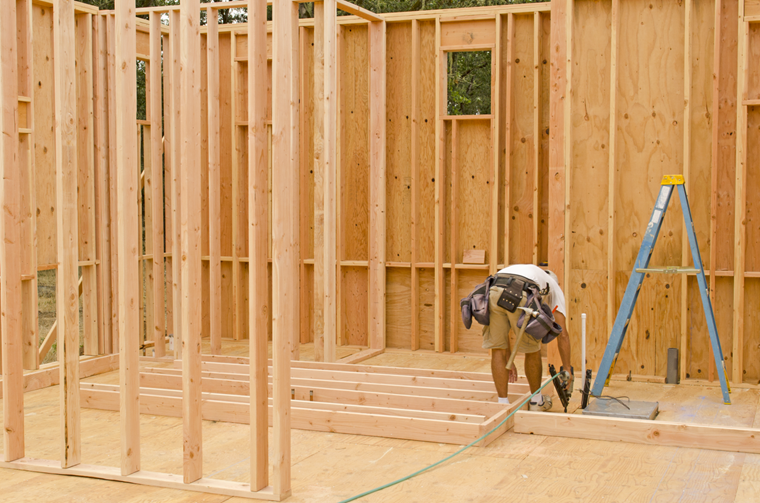

Pисунок 01 - Обрамление

Конструкция из деревянных панелей

Предельное состояние по несущей способности у деревянных панелей определяется по соответствующим нормам, например Еврокод 5 или NDS 2018. Во многих странах для расчета применяется теория полей сдвига.

Как мы упоминали вначале, расчет деревянных панелей не является основной целью нашей статьи. Поэтому в следующем тексте он будет описан лишь кратко в соответствии с методом, установленным в Еврокоде 5. Также в наших статьях не содержится подробной информации о геометрических правилах или минимальном расстоянии между крепежными элементами.

Стена из деревянных панелей состоит из следующих элементов:

  • Верхнее ребро
  • Внутреннее ребро (в случае необходимости)
  • Обшивка
  • Крепежные элементы
  • Крайнее ребро
  • Нижнее ребро
Обшивка может быть выполнена с обеих сторон или только с одной стороны. У наружных стен обшивка обычно выполняется с одной стороны по конструктивным и физическим причинам.

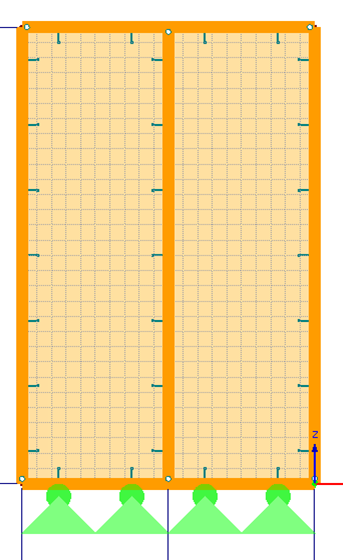

Pисунок 02 - Деревянная стеновая панель

несущая способность

Обшивка из OSB обычно соединяется с ребрами с помощью скоб.

Несущая способность крепежной детали:

Уравнение 1:
Изгибающий момент с образованием пластического шарнира My,Rk = 150 ⋅ d3

Уравнение 2:
Несущая способность отверстия fh, 1, k = 65 ⋅ d -0,7 ⋅ t 0,1

; fh, 2, k = 0,082⋅ρk ⋅ d -0,3

Уравнение 3:

Несущая способность (NA.109 DIN EN 1995-1-1) #формула@000538 #

Величины:
d = диаметр крепежного элемента
t = толщина обшивки

Несущая способность стены:

Уравнение 4:
Коэффициент ширины стены #формула@000539 #

Уравнение 5:
Несущая способность #формула@000540 #
Величины:
bi = общая ширина стены
h = высота стены
b0 = #формула@000541 #
av = расстояние между крепежными элементами

К другим важным расчетам относятся, например, расчет на изгиб краевых ребер, расчет анкеровки и расчет обшивки на изгиб.

Деформация

Как и при расчете предельного состояния по несущей способности, четыре элемента деревянной панели важны для расчета деформации при определении жесткости:

  • Податливость соединения
  • Податливость обшивки
  • Податливость ребер
  • Податливость крепления

Уравнение 6:
Податливость крепежа (зажим) #формула@000542 #

Уравнение 7:
Податливость облицовки #формула@000543 #

Уравнение 8:
Податливость ребер #формула@000544 #

Заключение

В данной статье был описан расчет несущей способности и определение жесткости деревянной панели. В последующих статьях о деревянных панелях мы применим приведенные основы для пояснения учета жесткостей в двухмерном или трехмерном расчете.

Автор

Dipl.-Ing. (FH) Bastian Kuhn, M.Sc.

Dipl.-Ing. (FH) Bastian Kuhn, M.Sc.

Разработка продуктов и служба поддержки

Г-н Кун отвечает за разработку изделий для деревянных конструкций и оказывает техническую поддержку нашим клиентам.

Ключевые слова

Деревянная панель Деревянная стеновая панель Древесно-стружечная плита плита OSB

Литература

[1]   Colling, F.: Aussteifung von Gebäuden in Holztafelbauart - Grundlagen, Beanspruchungen, Nachweise nach EUROCODE 5, 2. Auflage. Karlsruhe: Ingenieurbüro Holzbau, 2018
