Две стены без учета межэтажного перекрытия

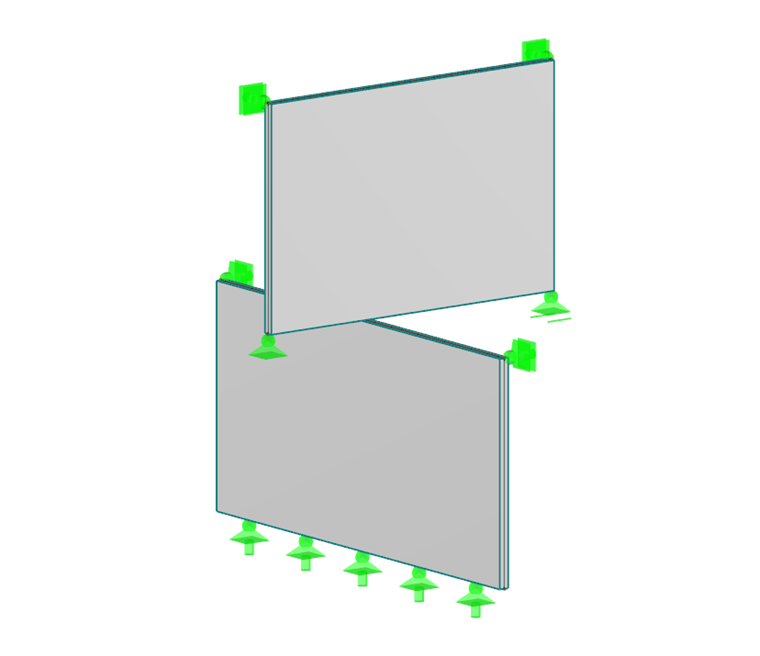

В первом примере, имеет верхняя стенка точечную опору на всех четырех узлах, в то время как линейные опоры нижней стенки находятся на ее нижней стороне, а боковые опоры в ее двух верхних углах. Единственным контактом между данными двумя стенками так является контактный узел, находящийся в месте, где верхняя стенка лежит на нижней (см. Рисунок 01). Для автоматического создания контактного узла уже во время моделирования, необходимо активировать функцию «Соединить стержни/линии».

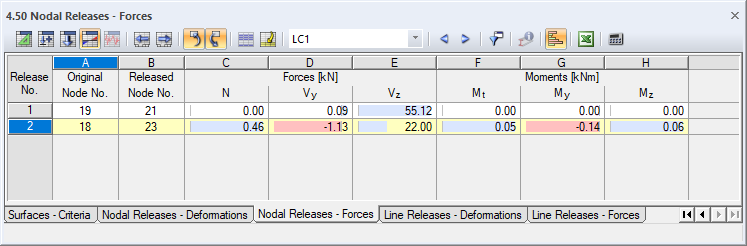

Затем можно высвобождение узла задать так, как описывается в соответствующей статье Базы знаний. Далее, можно в пределах высвобождения определить, например, требуемые степени свободы или нелинейности, такие как, «Фиксированный при положительной Vz». После выбора соответствующего узла, поверхности, подлежащей высвобождению, и линии, осевая система которой будет использована для выравнивания высвобождения узла, можно запустить расчет. Результаты узлового высвобождения отобразятся в таблице «4.50 Высвобождения узлов - силы». В таком случае, контактная сила равна Vz, (см. Рисунок 02, шарнир № 1). Более подробная информация о том, каким образом можно задать узловые высвобождения, находится на страницах 178 - 179 в руководстве пользователя программы RFEM [1].
Две стены с учетом межэтажного перекрытия

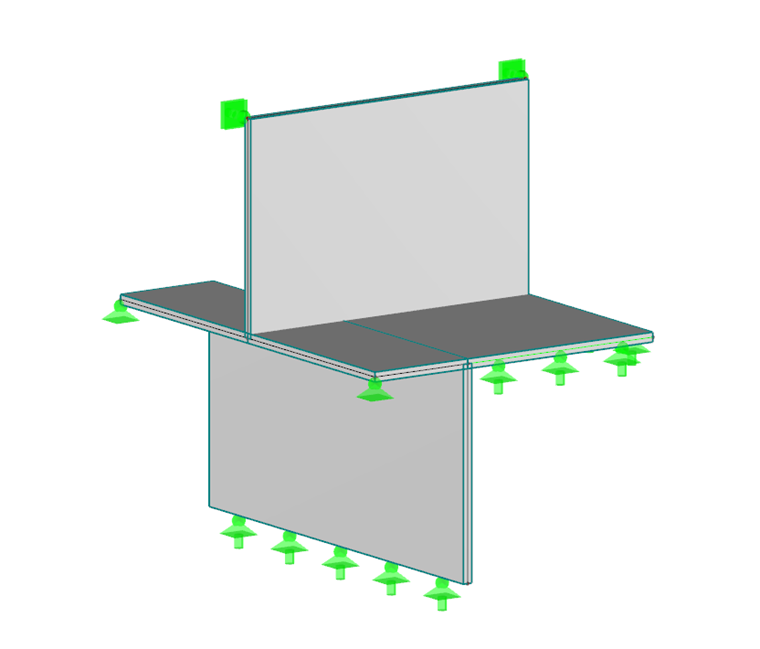

Во втором примере, промежуточный уровень заполнится бетонной плитой (см. Рисунок 03), которая, конечно же, окажет влияние на передачу нагрузки, и таким образом, повлияет на контактные силы между данными двумя стенками.
Затем требуется определить высвобождение узла в том же месте, что и в первом примере. Однако, не забудьте при том учесть одну его особенность, возникающую вследствие наличия межэтажного перекрытия.
При высвобождении узла всегда создаются новые узлы и меняется конечный узел всех линий, принадлежащих к высвобожденной поверхности (в данном случае речь идет о поверхности № 4, верхняя стенка). Таким образом, при высвобождении поверхности № 4, будут ее нижние граничные линии № 16 и 35 заканчиваться в новом созданном узле. Однако, упомянутые линии должны одновременно заканчиваться и в исходном узле, поскольку они обе являются также граничными линиями поверхностей № 5, 6 и 7 (межэтажное перекрытие). Поскольку, данное требование невозможно выполнить, требуется на линиях 16 и 35 задать дополнительный линейный шарнир, благодаря которому образуются две дополнительные внутренние линии. Более подробная информация о том, каким образом можно задать линейные шарниры, находится на страницах 181 - 182 в руководстве пользователя программы RFEM [1].
Из-за дополнительной передачи нагрузки межэтажного покрытия, составляет контактная сила узла высвобождения Vz только 22 кН по сравнению с результатом 55,12 кН из первого примера (см. Рисунок 02, Высвобождение № 2).
