Determinazione della forza di contatto tra due oggetti inclinati

Questo articolo descrive come determinare la forza di contatto tra due oggetti che si comportano come pareti inclinate diagonalmente di un certo angolo l'uno sull'altro. Definire uno svincolo nodale per determinare questa forza di contatto. Poiché uno svincolo nodale richiede determinate condizioni, questo articolo mostra due esempi.

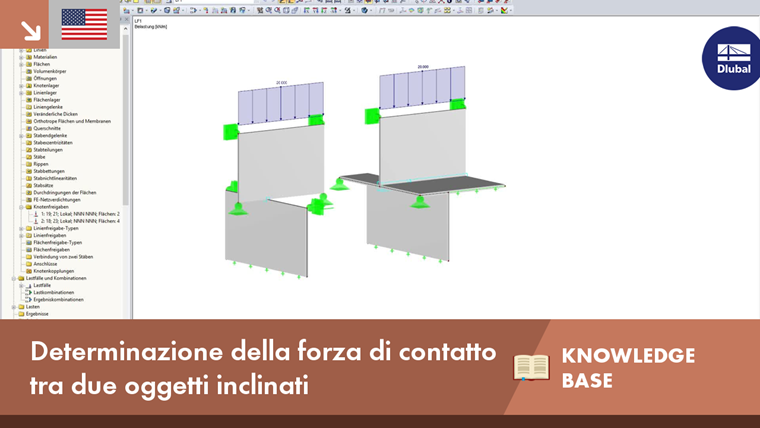

Due pareti senza considerare un controsoffitto intermedio

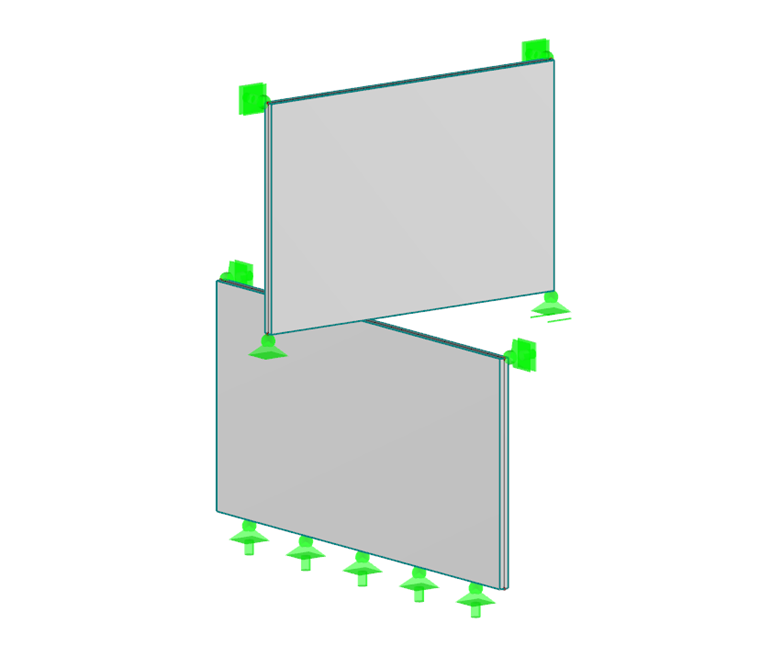

Nel primo esempio, la parete inferiore è supportata da linee sul lato inferiore e supportata lateralmente dai due angoli superiori, mentre la parete superiore è supportata da punti in tutti e quattro i nodi. L'unico contatto tra le due pareti è il nodo di contatto, dove la parete superiore poggia sulla parete inferiore (vedere la Figura 01). Attivare la funzione "Collega aste/linee" in modo che questo nodo di contatto venga generato automaticamente durante la modellazione.

Lo svincolo nodale può quindi essere definito come descritto in questo articolo della Knowledge Base, dove, ovviamente, i gradi di libertà o le non linearità desiderati, ad esempio "Fisso se Vz positivo", possono essere impostati all'interno dello svincolo.

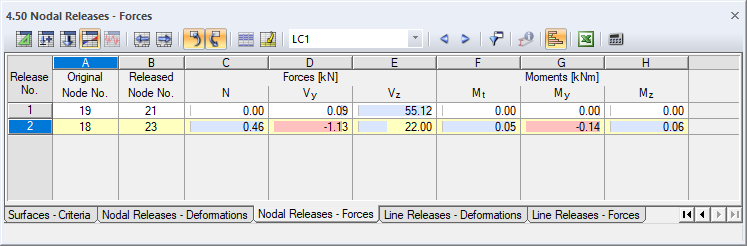

Dopo aver selezionato il nodo corrispondente, la superficie da svincolare e una linea di cui il sistema di assi viene utilizzato per allineare lo svincolo nodale, è possibile avviare il calcolo. È possibile vedere i risultati dello svincolo nodale nella tabella "4.50 Svincoli nodali - Forze". In questo caso, la forza di contatto è Vz, (vedere la Figura 02, Release nr. 1). Trova ulteriori informazioni sulla definizione degli svincoli nodali alle pagine 177 - 178 nel manuale di RFEM [1].

Due pareti con considerazione di un controsoffitto intermedio

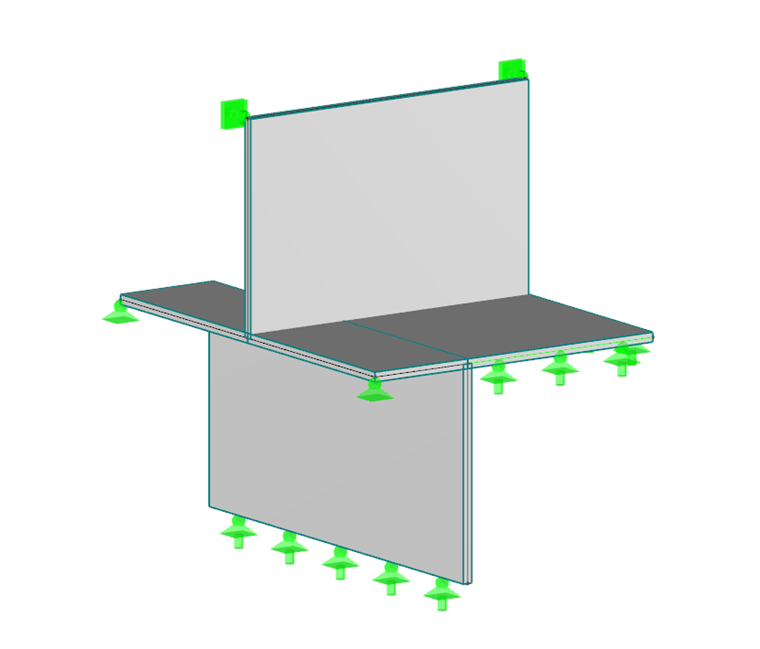

Nel secondo esempio, un solaio in calcestruzzo viene aggiunto al livello intermedio (vedere la Figura 03), che è, ovviamente, importante per il trasferimento del carico e quindi influenza le forze di contatto tra le due pareti.

Qui è necessario definire di nuovo uno svincolo nodale nella stessa posizione del primo esempio, ma a causa del soffitto intermedio, è necessario prestare attenzione a una particolarità riguardante lo svincolo nodale.

Lo svincolo nodale genera sempre nuovi nodi e cambia il nodo finale di tutte le linee appartenenti alla superficie svincolata (qui, superficie nr. 4, parete superiore). Se la superficie 4 deve essere liberata, le linee di contorno inferiori 16 e 35 di questa superficie dovrebbero terminare in un nuovo nodo generato. Allo stesso tempo, tuttavia, si dovrebbe terminare anche nel nodo originale, poiché le linee 16 e 35 sono anche linee di contorno delle superfici 5, 6 e 7 (soffitto intermedio). Poiché questi requisiti non possono essere soddisfatti contemporaneamente, qui è necessaria la definizione aggiuntiva di uno svincolo lineare alle linee 16 e 35, in modo che le due linee richieste aggiuntive saranno generate internamente. Trova ulteriori informazioni sulla definizione di uno svincolo lineare alle pagine 181 - 182 nel manuale di RFEM [1].

A causa del trasferimento del carico aggiuntivo del solaio intermedio, la forza di contatto Vz dello svincolo nodale è di soli 22 kN rispetto ai 55,12 kN del primo esempio (vedere la Figura 02, Svincolo nr. 2).


Autore

Il signor Ackermann è la persona di contatto per le richieste di vendita.

Link
Bibliografia
  1. Software Dlubal. (2018). Manuale RFEM. Tiefenbach.
