Wyznaczanie siły kontaktowej pomiędzy dwoma nachylonymi obiektami

W tym artykule opisano, w jaki sposób określić siłę kontaktową między dwoma obiektami zachowującymi się jak ściany, nachylonymi jedna nad drugą pod określonym kątem. Aby określić tę siłę kontaktową, należy zdefiniować zwolnienie węzłowe. Ponieważ zwolnienie węzłowe wymaga spełnienia określonych warunków, w tym artykule przedstawiono dwa przykłady.

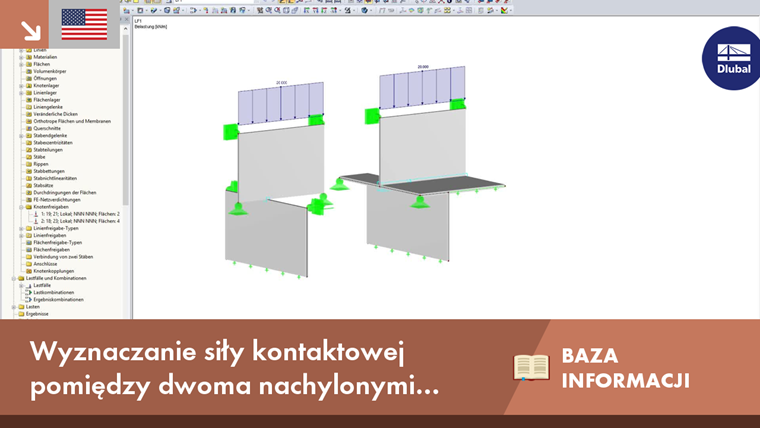

Dwie ściany bez stropu pośredniego

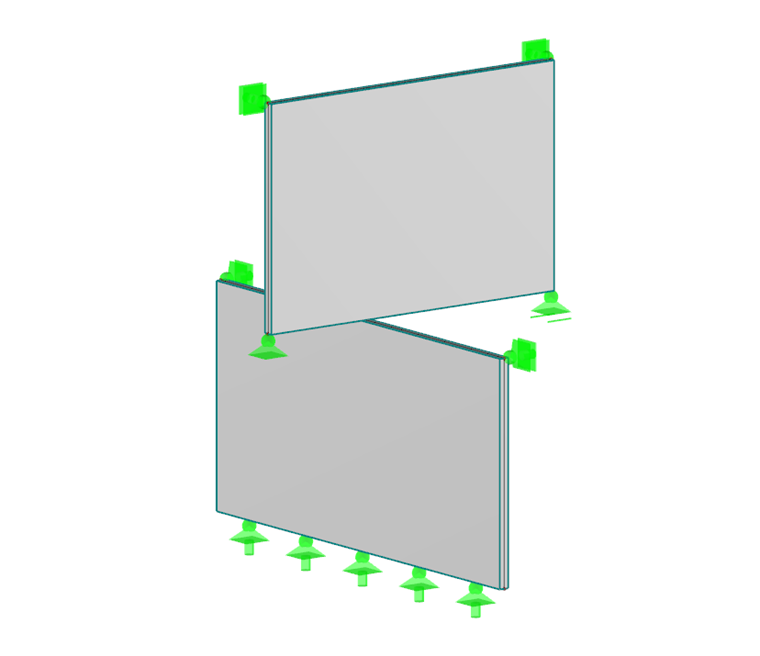

W pierwszym przykładzie dolna ściana jest podparta na dolnej stronie na liniach i podparta bocznie przez dwa górne naroża, podczas gdy górna ściana jest podparta punktowo we wszystkich czterech węzłach. Jedynym miejscem kontaktu między dwiema ścianami jest węzeł kontaktowy, w którym górna ściana spoczywa na dolnej ścianie (patrz Rysunek 01). Aktywuj funkcję "Połącz pręty/linie", aby ten węzeł kontaktowy został wygenerowany automatycznie podczas modelowania.

Zwolnienie węzłowe można następnie zdefiniować w sposób opisany w tym artykule w Bazie informacji, gdzie oczywiście można ustawić żądane stopnie swobody lub nieliniowości, na przykład "Utwierdzenie, jeśli Vz dodatnie", w ramach zwolnienia.

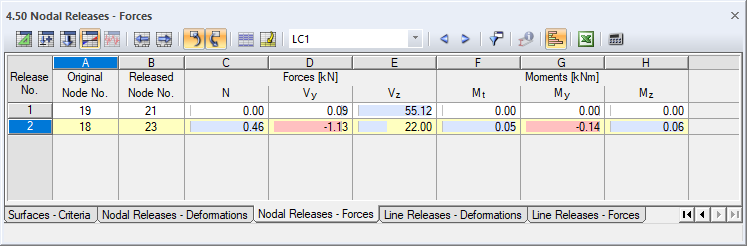

Po wybraniu odpowiedniego węzła, powierzchni do zwolnienia oraz linii, której układ współrzędnych zostanie zastosowany do wyrównania zwolnienia węzłowego, można rozpocząć obliczenia. Wyniki dla zwolnienia węzłowego można zobaczyć w tabeli "4.50 Zwolnienia węzłowe - Siły". W tym przypadku siła kontaktowa wynosi Vz (patrz Rysunek 02, Zwolnienie nr 1). Więcej informacji na temat definiowania zwolnień węzłowych można znaleźć na stronach 177 - 178 w instrukcji obsługi programu RFEM [1].

Dwie ściany z uwzględnieniem stropu pośredniego

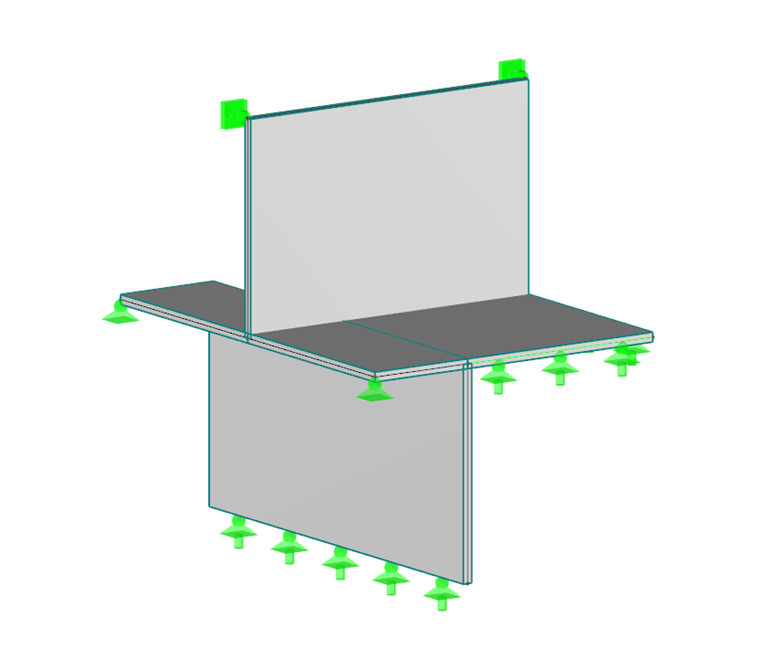

W drugim przykładzie do poziomu pośredniego dodana jest betonowa strop (patrz Rysunek 03), co jest oczywiście ważne dla przenoszenia obciążeń, a tym samym wpływa na siły kontaktowe między dwiema ścianami.

W tym miejscu należy ponownie zdefiniować zwolnienie węzłowe, w tym samym miejscu, co w pierwszym przykładzie, ale ze względu na strop pośredni, należy zwrócić uwagę na szczególną cechę zwolnienia węzłowego.

Zwolnienie węzłowe zawsze generuje nowe węzły i zmienia węzeł końcowy wszystkich linii należących do zwolnionej powierzchni (tutaj powierzchnia nr 4, górna ściana). Jeżeli powierzchnia 4 ma zostać zwolniona, dolne linie graniczne 16 i 35 tej powierzchni powinny kończyć się w nowo wygenerowanym węźle. Jednocześnie należy jednak zakończyć również w pierwotnym węźle, ponieważ linie 16 i 35 są również liniami granicznymi powierzchni 5, 6 i 7 (strop pośredni). Ponieważ wymagania te nie mogą być spełnione jednocześnie, wymagana jest dodatkowa definicja zwolnienia liniowego w liniach 16 i 35, tak aby dwie dodatkowe wymagane linie zostały wygenerowane wewnętrznie. Więcej informacji na temat definiowania zwolnienia liniowego można znaleźć na stronach 181 - 182 w instrukcji obsługi programu RFEM [1].

Ze względu na dodatkowe obciążenie stropu pośredniego, siła kontaktowa Vz zwolnienia węzłowego wynosi tylko 22 kN w porównaniuz 55,12 kN w pierwszym przykładzie (patrz Rysunek 02, Zwolnienie nr 2).
