Определение коэффициентов критической нагрузки с помощью аддона «Устойчивость конструкции» в RFEM 6 и RSTAB 9

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

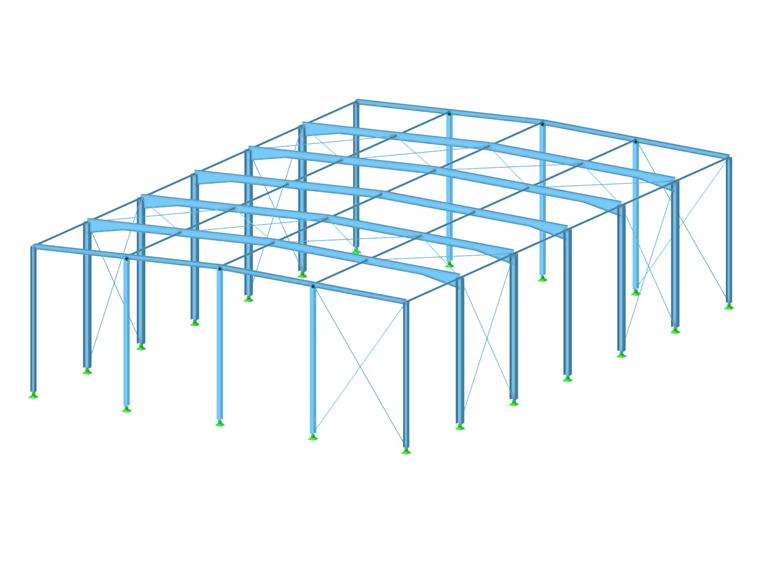

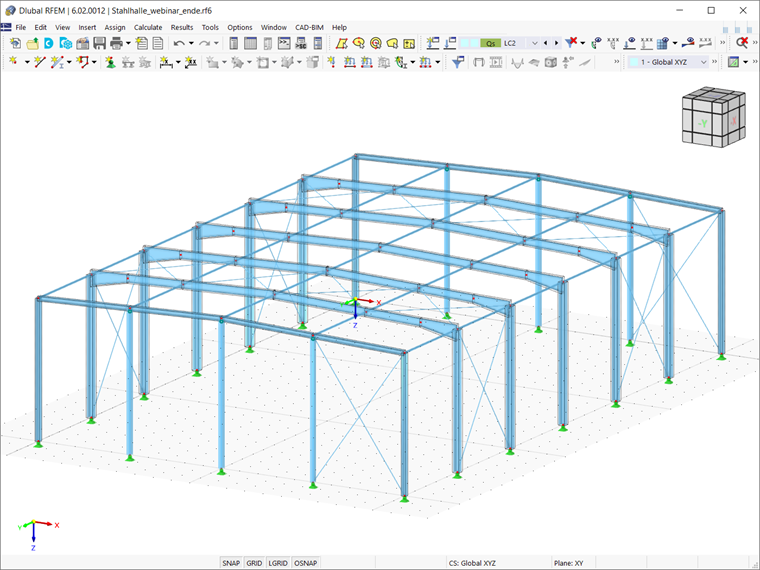

Дополнительный модуль "Стабильность конструкции" предлагается в RFEM 6 для выполнения расчета устойчивости по собственным значениям и инкрементным методам. Вы можете использовать это дополнение для анализа устойчивости конструкций и определения критических нагрузок и соответствующих режимов устойчивости. Эта статья покажет вам практический пример того, как это сделать, определив критические коэффициенты нагрузки и соответствующие формы колебаний для стального зала, показанного на рисунке 1. Причем расчет на устойчивость будет проводиться с учетом всех элементов конструкции; например, вам не нужно учитывать жесткость пружины для таких стержней, как раскосы и т. д., потому что эти элементы будут учитываться в 3D-модели с соответствующей жесткостью.

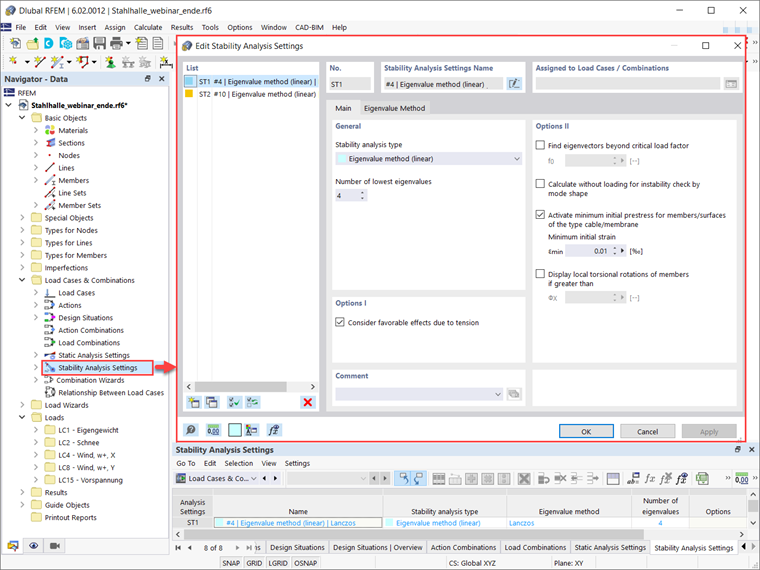

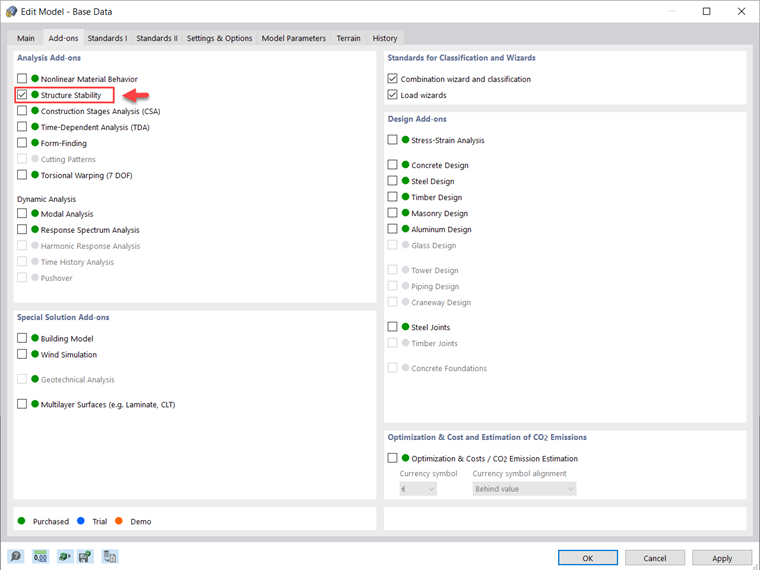

Предполагая, что надстройка «Стабильность конструкции» активирована в Базовых данных (изображение 2), вы можете определить параметры анализа устойчивости, доступные в навигаторе данных , как показано на Изображение 3. В этом примере для анализа устойчивости выбран метод собственных значений Ланцоша, а количество наименьших собственных значений установлено на 4. Как показано на рисунке 3, вы также можете рассмотреть другие параметры в настройках анализа устойчивости.

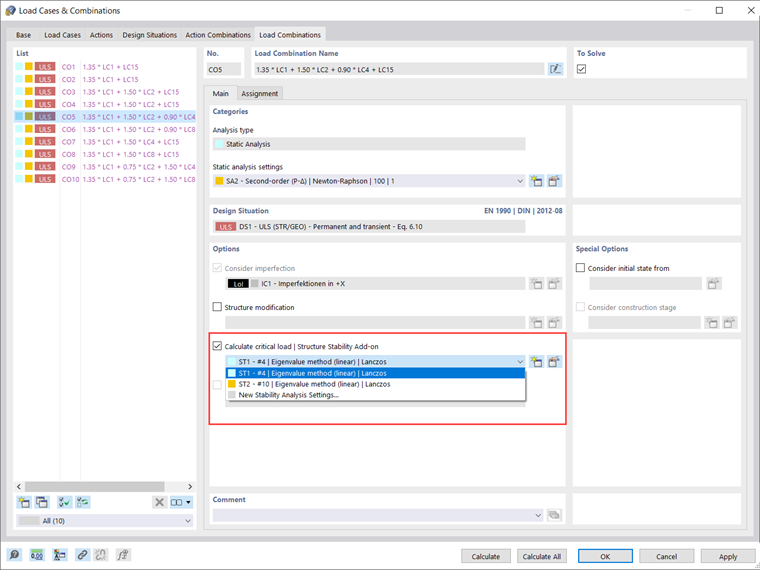

В RFEM 6 расчет устойчивости можно рассматривать с точки зрения загружений, сочетаний нагрузок и расчетных ситуаций. Важно знать, что программа предлагает вам мастер комбинирования (вы можете активировать его на вкладке Базовая в окне Нагрузки и сочетания ), чтобы помочь вам в объединение загружений в сочетания нагрузок и расчетные ситуации в соответствии с предпочтительной стандартной спецификацией. Следовательно, вы можете использовать этот мастер для автоматического создания сочетаний нагрузок, перечисленных на рисунке 4. В случае нескольких комбинаций нагрузок, таких как в этом примере, вы можете выбрать ту, которая, по вашему мнению, будет определяющей (например, CO5), и активировать «Рассчитать критическую нагрузку | Опция «Надстройка устойчивости конструкции». На этом этапе вы можете выбрать уже определенные параметры расчета устойчивости, отредактировать их или создать новые.

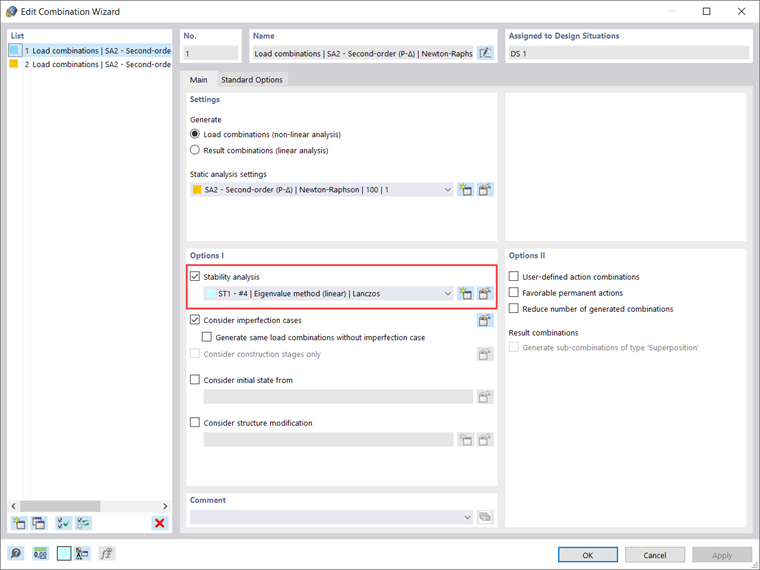

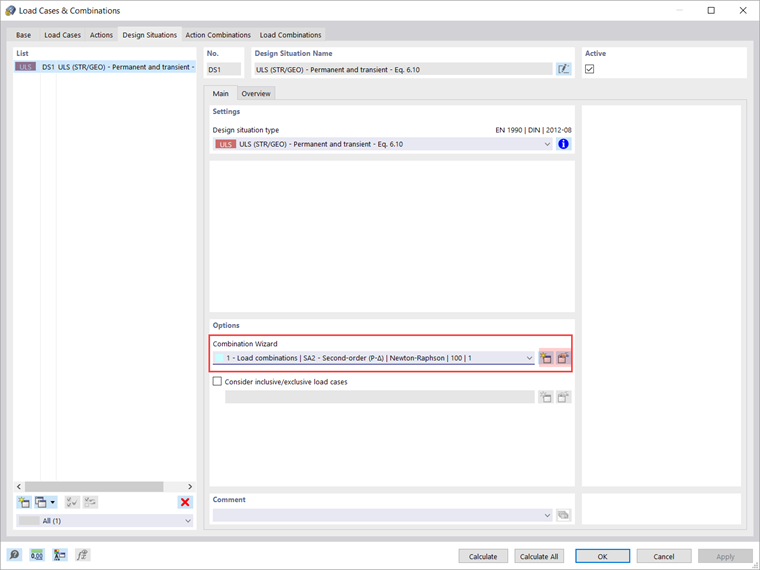

Более подходящий подход к выполнению анализа устойчивости, который будет показан в этой статье, - это рассмотреть не только одну комбинацию нагрузок, но и все их. Это можно легко сделать, если активировать расчет критической нагрузки непосредственно в расчетной ситуации. Предполагая, что мастер комбинирования уже активирован и доступен в интересующей проектной ситуации (рисунок 5), вы можете активировать опцию «Расчет устойчивости», как показано на рисунке 6. Таким образом, анализ устойчивости будет автоматически активирован для всех комбинаций нагрузок, созданных с помощью этого мастера комбинаций.

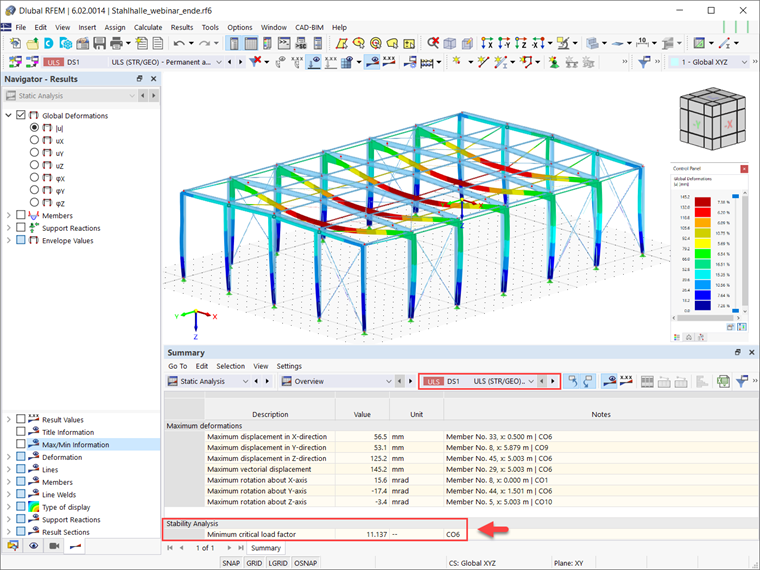

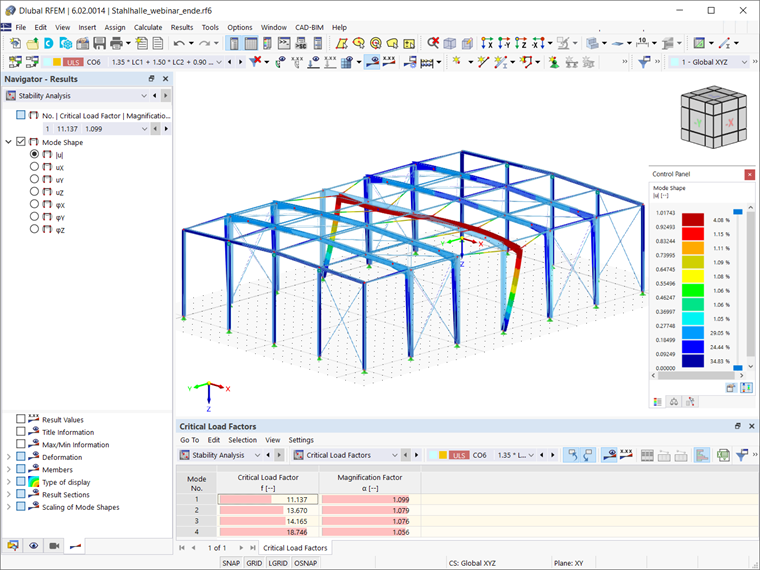

После расчета интересующей расчетной ситуации результаты всех сочетаний нагрузок будут доступны как в графической, так и в табличной форме. Наиболее критический коэффициент нагрузки из всех сочетаний нагрузок автоматически получается для выбранной расчетной ситуации и отображается в сводной таблице Статического анализа (Рисунок 7). Управляющая комбинация нагрузок, с которой связан критический коэффициент нагрузки, также доступна, так что вы можете открыть результаты анализа устойчивости для этой комбинации нагрузок и отобразить соответствующую форму колебаний (Изображение 8). Таким образом, вы можете увидеть, что наиболее важной проблемой устойчивости для сочетаний нагрузок, присутствующих в рассматриваемой расчетной ситуации, является изгибная потеря устойчивости в плоскости.

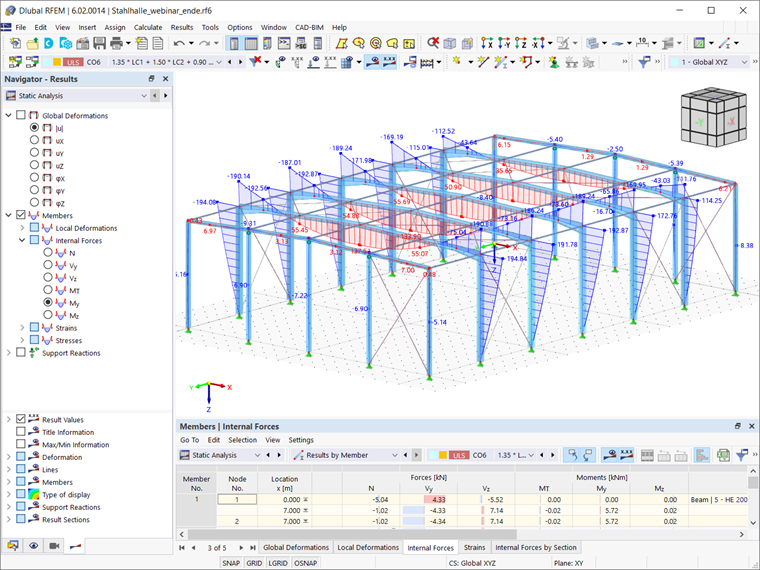

На этом этапе важно учитывать, что в стандартном расчете RFEM/RSTAB реализован решатель с 6 степенями свободы, и полученные результаты соответствуют тем, которые обсуждались выше (то есть потеря устойчивости при изгибе в плоскости является наиболее важной проблемой устойчивости для расчета интересующая ситуация). Однако результаты статического анализа, показанные на Рисунке 9, показывают, что приложенные нагрузки приводят к возникновению изгибающих моментов My, так что также ожидается проблема потери устойчивости главной балки при боковом кручении. Эту проблему можно решить с помощью надстройки Torsion Warping (7 DOF), которая позволяет рассматривать деформацию поперечного сечения как дополнительную степень свободы при расчете стержней в RFEM и RSTAB. Как это сделать, будет обсуждаться в следующей статье базы знаний.

Автор

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Маркетинг и поддержка клиентов

Г -жа Кирова отвечает за создание технических статей и оказывает техническую поддержку клиентам Dlubal.

Ключевые слова

Устойчивость конструкции Коэффициент критической нагрузки Стальное здание
