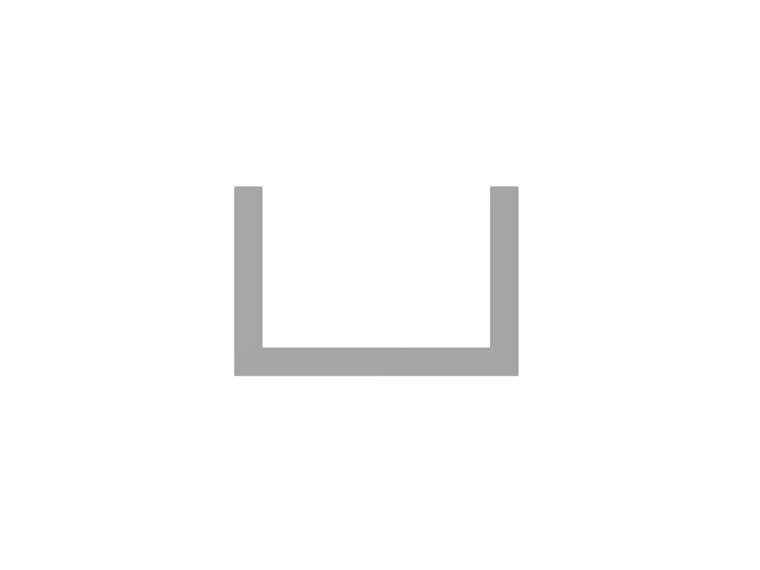

В данной статье речь идет о железобетонном контейнере, погруженном в грунтовые воды на глубину 1,5 м. Далее рассмотрим степень влияния трения стен на расчет.
Модель в нашей статье построена таким образом, чтобы все параметры и геометрию можно было изменить с помощью «общих параметров». Затем модель будет автоматически обновлена.
Сначала нужно узнать, является ли резервуар в нашем примере плавающей конструкцией под действием грунтовых вод. В резервуаре находится вода, при этом трение о стенки не учитывается. Этот случай отражает рабочее состояние.
Расчет 1
Собственный вес железобетонного резервуара
Подъемное давление при уровне грунтовых вод около 8,5 метров равно
Вода в резервуаре оказывает стабилизирующее воздействие и добавлена к собственному весу резервуара.

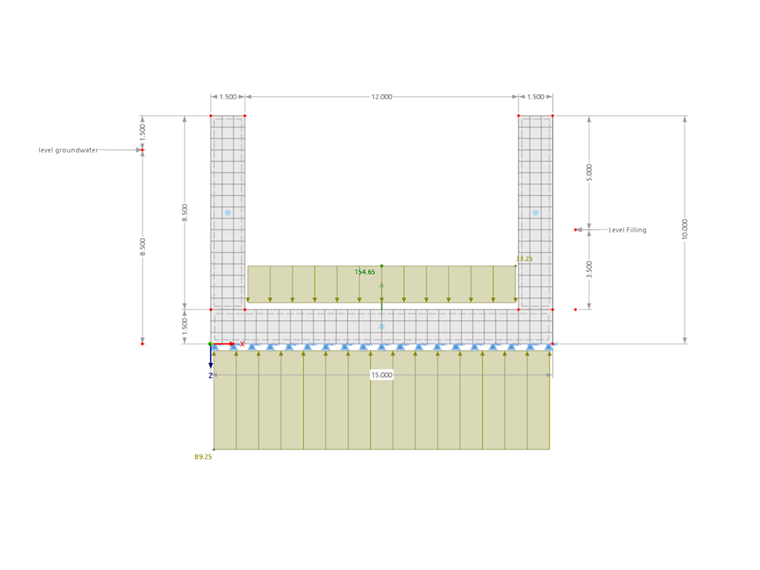

Расчет предельного состояния по подъемной силе можно резюмировать следующим образом:
Расчет показал, что резервуар достаточно защищен от подъема. Остаточная несущая способность равна 1493,4 кН/м - 1338,8 кН/м = 154,65 кН/м (CO3).
Расчет 2
Цель состоит в том, чтобы проверить, имеет ли железобетонный резервуар достаточную защиту от подъема при полном опорожнении откачкой. В данном расчете должно быть учтено трение стен.
Слой 1
SU, γ = 17 кН/м³, φ´= 30°
Слой 2
SU, γ`= 9 кН/м³, φ´= 30°
Слой 3
GW, γ´ = 12 кН/м³, φ´= 32,5°
Распределение горизонтального давления грунта выглядит следующим образом:
α = 0; β = 0; δ= 2/3*φk; kah,SU = 0,28; kah,GW = 0,25
Для каждой из поверхностей стены результирующая сила сдвига, которая должна быть применена, равна:
Для упрощения расчета, в загружении 4 к верхнему краю контейнера применяется линейная нагрузка.
Таким образом, можно определить предельное состояние подъемной силы контейнера (CO5):
Как и ожидалось, сочетание нагрузок 5 становится в RFEM 6 неустойчивым. Следовательно, в данном случае нельзя обеспечить защиту от подъемной силы.
