Введение

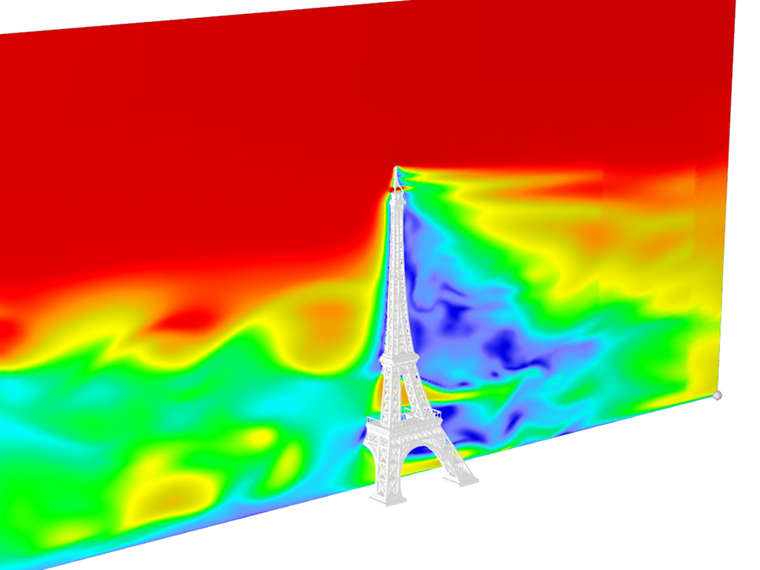

В вычислительной гидродинамике (CFD) граничные условия (BC) играют ключевую роль в определении поведения потоковых областей. При работе с нестационарными временными симуляциями определение входного граничного условия становится значительно более сложным по сравнению с установившимися симуляциями (Изображение 1). Это связано с тем, что нестационарные входные BC включают не только пространственные изменения (двумерные на входной поверхности), но и временную зависимость, что приводит к появлению большого количества данных. В частности, когда необходимо охарактеризовать турбулентность на входе, требуется очень тонкое разрешение для правильного захвата флуктуаций. Эта функция позволяет инженерам вводить реалистичные порывы, турбулентность и колебания входного потока в ветровые симуляции. В отличие от установившихся методов, которые захватывают только средние эффекты ветра, TVIBC воспроизводит быстрые изменения скорости и интенсивности турбулентности, наблюдаемые во время штормов, ураганов и экстремальных ветровых событий.
Концепция временно-вариативного входного граничного условия
В подходе TVIBC входная скорость не просто задана как средний профиль ветра. Вместо этого она моделируется как:
|
Ū(z) |
Средний профиль скорости как функция высоты z |
|
u'(t,z) |
Флуктуационная составляющая |
Это временное изменение обеспечивает, что входящий поток несет реалистичные структуры турбулентности, когерентные порывы и энергетические спектры, подобные наблюдаемым в атмосферных пограничных слоях (ABL).
Источники данных для временно-вариативного граничного условия
Существует несколько методов получения данных для определения нестационарных входных граничных условий:
- Экспериментальные измерения
Прямой импорт измеренных данных из испытаний в аэродинамической трубе или полевых кампаний обеспечивает высокореалистичные условия входного потока. Однако, этот метод требует значительных ресурсов и ограничен доступностью экспериментов.
- Синтетические генераторы турбулентности
Численные генераторы турбулентности могут создавать условия входного потока с предписанными статистическими характеристиками. Этот подход гибкий, но может не в полной мере воспроизводить реальные спектры турбулентности.
- Повторное использование результатов нестационарной симуляции (периодическое BC)
Результаты отдельной нестационарной симуляции могут быть использованы повторно в качестве условий входного потока для другой модели CFD. Этот периодический подход особенно эффективен и обеспечивает статистическую согласованность турбулентных структур.
Дополнительная информация и реализация:
Преимущества использования временно-вариативных входных граничных условий по сравнению с установившимися входными условиями
✅ Реалистичное представление турбулентности
- Захватывает трансферные порывы, вихри и спектры турбулентности, которые непосредственно влияют на колебания давления на структурных поверхностях.
- Необходимо для высотных зданий, тонких башен, мостов и легких крыш, которые чувствительны к динамическим воздействиям ветра.
✅ Улучшенные предсказания нагрузок
- Временно-вариативные входные потоки позволяют напрямую оценивать факторы порывов, динамическое усиление и пиковые давления, а не полагаться на эмпирические коррекционные факторы.
- Снижает неопределенность в критических проектных значениях, таких как базовые сдвиги, опрокидывающие моменты и реакции поддержки.
✅ Валидация с экспериментальными данными
- Многие испытания в аэродинамических трубах демонстрируют, что конструкции подвергаются нестационарным нагрузкам.
- Симуляции TVIBC показывают лучшее согласие с экспериментами в аэродинамической трубе и полевыми измерениями по сравнению с методами стационарного притока.
✅ Совместимость со стандартами и руководствами
- Современные кодексы (например, Еврокод EN 1991-1-4, ASCE 7-22, WTG-Меркблатт) подчеркивают роль эффектов порывов и турбулентности.
- TVIBC предоставляет прямой вычислительный путь для включения этих эффектов, способствуя соответствию ожиданиям инженерных допусков.
Заключение
Временно-вариативное входное граничное условие представляет собой значительный шаг вперед в вычислительном ветроинженерии. Преодолевая предположения об установившихся состояниях, оно позволяет инженерам захватывать полную динамическую природу атмосферной турбулентности и ее воздействия на структуры. Несмотря на более высокие вычислительные затраты, улучшенная точность и более сильное согласие с экспериментальными данными делают TVIBC необходимым инструментом для критически важных проектов, где безопасность, эксплуатационная пригодность и приемлемость разрешений зависят от реалистичных предсказаний ветровой нагрузки.
