Úvod

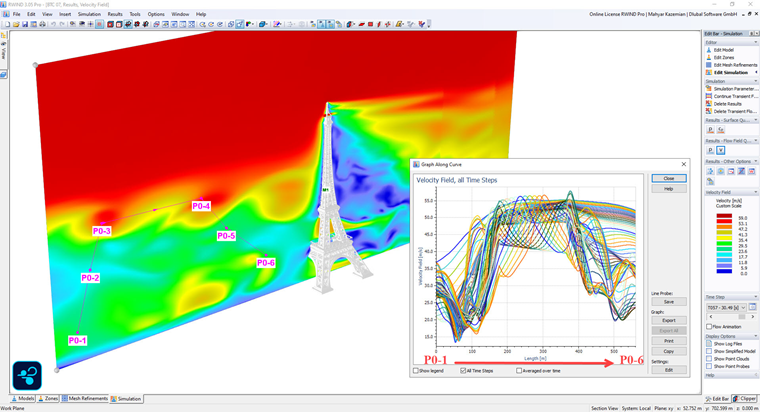

V výpočetní dynamice tekutin (CFD) hrají okrajové podmínky (BC) klíčovou roli při definování chování oblastí pole proudění. Při řešení nestacionárních časově proměnných simulací je definice okrajových podmínek na vstupu výrazně složitější než u stacionárních simulací (obr. 1). Důvodem je to, že nestacionární okrajové podmínky na vstupu zahrnují nejen prostorovou variabilitu (dvě dimenze na ploše vstupu), ale také časovou závislost, což vede k přirozeně velkému množství dat. Zejména pokud je třeba charakterizovat turbulenci na vstupu, je pro správné zachycení kolísání vyžadováno velmi jemné rozlišení. Tato funkce umožňuje inženýrům zavést do simulací větru realistické poryvy, turbulence a nestacionární kolísání proudění. Na rozdíl od stacionárních metod, které zachycují pouze průměrné účinky větru, metoda časově proměnných okrajových podmínek na vstupu (TVIBC) reprodukuje rychlé změny rychlosti a intenzity turbulence pozorované během bouří, hurikánů a extrémních povětrnostních jevů.
Koncepce časově proměnných okrajových podmínek na vstupu
V přístupu časově proměnných okrajových podmínek na vstupu (TVIBC) není rychlost na vstupu jednoduše předepsána jako průměrný profil větru. Místo toho je modelována jako:
|
Ū(z) |
Profil střední rychlosti jako funkce výšky z |
|
u'(t,z) |
Kolísavá složka |
Tato časová variace zajišťuje, že vstupní proudění nese realistické turbulence, soudržné poryvy a energetická spektra podobná těm, která jsou pozorována v atmosférických mezních vrstvách (ABL).
Zdroje dat pro časově proměnné okrajové podmínky na vstupu
K získání dat pro definování nestacionárních okrajových podmínek na vstupu lze použít několik metod:
- Experimentální měření
Přímý import naměřených dat z testů ve větrném tunelu nebo z terénních měření poskytuje velmi realistické podmínky proudění. Tato metoda je však náročná na zdroje a omezená dostupností experimentů.
- Syntetické generátory turbulence
Numerické generátory turbulence mohou vytvářet podmínky proudění s předepsanými statistickými vlastnostmi. Tento přístup je flexibilní, ale nemusí dokonale replikovat skutečná spektra turbulence.
- Opětovné použití výsledků nestacionární simulace (periodické BC)
Výsledky samostatné nestacionární simulace lze recyklovat jako podmínky proudění pro jiný CFD model. Tento periodický přístup je obzvláště efektivní a zajišťuje statistickou konzistenci turbulentních konstrukcí.
Více informací a implementace:
Výhody použití časově proměnných okrajových podmínek na vstupu oproti stacionárním podmínkám na vstupu
✅ Realistické znázornění turbulence
- Zachycuje nestacionární poryvy, víry a spektra turbulence, které přímo ovlivňují kolísání tlaku na plochách konstrukcí.
- Nezbytné pro vysokopodlažní budovy, štíhlé věže, mosty a lehké střechy, které jsou citlivé na dynamické působení větru.
✅ Vylepšené předpovědi zatížení
- Časově proměnné proudění umožňuje přímý odhad faktorů nárazu větru, dynamického zesílení a maximálních tlaků, namísto spoléhání se na empirické opravné součinitele.
- Snižuje nejistotu v kritických konstrukčních hodnotách, jako jsou smykové síly, momenty klopení a podporové reakce.
✅ Ověření experimentálními údaji
- Mnoho studií ve větrných tunelech dokazuje, že konstrukce jsou vystaveny nestacionárním zatížením.
- Simulace TVIBC vykazují lepší shodu s experimenty ve větrných tunelech a terénními měřeními ve srovnání s metodami stacionárního proudění.
✅ Kompatibilita s normami a předpisy
- Moderní normy (např. Eurokód EN 1991-1-4, ASCE 7-22, WTG-Merkblatt) zdůrazňují roli účinku poryvu větru a turbulence.
- TVIBC poskytuje přímou výpočetní metodu k zahrnutí těchto vlivů, což pomáhá splnit očekávání testovacích inženýrů.
Závěr
Časově proměnné okrajové podmínky na vstupu (TVIBC) představují významný pokrok v oblasti výpočetního větrného inženýrství. Překračují předpoklady stacionárního proudění a umožňují inženýrům zachytit plnou dynamickou povahu atmosférické turbulence a její vliv na konstrukce. Ačkoli jsou výpočetně náročnější, díky vyšší přesnosti a lepší shodě s experimentálními údaji jsou časově proměnné okrajové podmínky na vstupu nezbytným nástrojem pro klíčové projekty, kde bezpečnost, použitelnost a certifikace závisí na realistických předpovědích zatížení větrem.
