Wprowadzenie

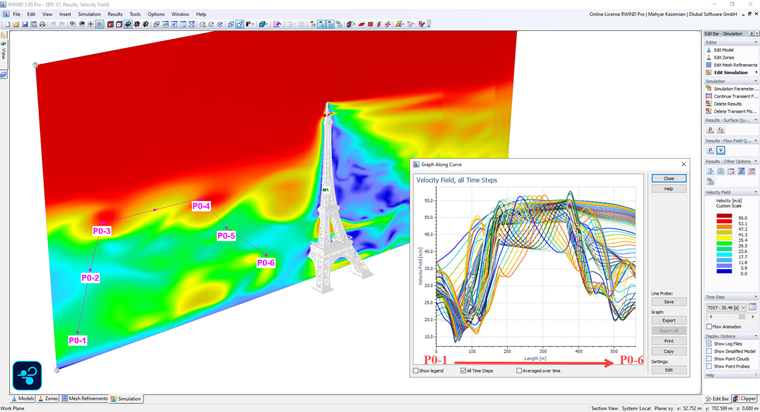

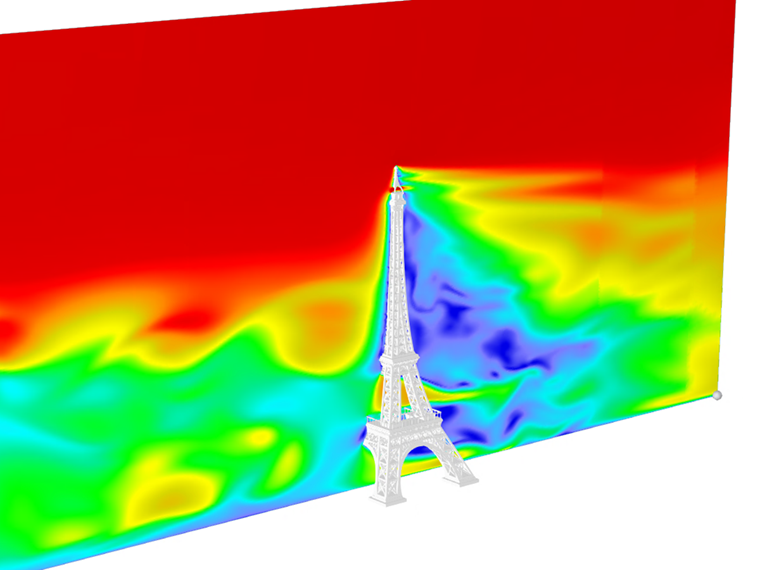

W obliczeniowej dynamice płynów (CFD) warunki brzegowe (BC) odgrywają kluczową rolę w definiowaniu zachowania domen przepływu. W przypadku symulacji zmieniających się w czasie przejściowym, definicja warunku brzegowego wejścia staje się znacznie bardziej skomplikowana w porównaniu do symulacji stacjonarnych (Obraz 1). Dzieje się tak, ponieważ przejściowe warunki brzegowe wejścia obejmują nie tylko zmienność przestrzenną (dwa wymiary na powierzchni wejścia), ale również zależność od czasu, co prowadzi do powstawania dużych ilości danych. W szczególności, gdy konieczne jest scharakteryzowanie turbulencji na wejściu, wymagana jest bardzo wysoka rozdzielczość, aby właściwie uchwycić fluktuacje. Ta funkcja pozwala inżynierom wprowadzać realistyczne porywy, turbulencję i przejściowe fluktuacje przepływu w symulacjach wiatru. W przeciwieństwie do metod stacjonarnych, które uchwycają tylko średnie efekty wiatru, TVIBC odtwarza szybkie zmiany prędkości i intensywności turbulencji obserwowane podczas burz, huraganów i ekstremalnych zjawisk wiatrowych.
Koncepcja zmiennego w czasie warunku brzegowego wejścia
W podejściu TVIBC prędkość na wejściu nie jest po prostu przypisana jako średni profil wiatru. Zamiast tego jest modelowana jako:
|
Ū(z) |
Profil średniej prędkości w zależności od wysokości z |
|
u'(t,z) |
Składowa fluktuacyjna |
Ta zmienność czasowa zapewnia, że nadchodzący przepływ przenosi realistyczne struktury turbulencji, spójne porywy i widma energii podobne do tych obserwowanych w warstwach granicznych atmosfery (ABL).
Źródła danych dla zmiennych w czasie warunków brzegowych
Istnieje kilka metod, które można zastosować do uzyskania danych do definiowania przejściowych warunków brzegowych na wejściu:
- Pomiary eksperymentalne
Bezpośrednie importowanie zmierzonych danych z testów tunelowych lub kampanii terenowych zapewnia bardzo realistyczne warunki na wejściu. Jednak ta metoda jest zasobożerna i ograniczona dostępnością eksperymentalną.
- Syntetyczne generatory turbulencji
Numeryczne generatory turbulencji mogą produkować warunki na wejściu o zadanych charakterystykach statystycznych. Podejście to jest elastyczne, ale może nie odzwierciedlać doskonale realnego widma turbulencji.
- Ponowne wykorzystanie wyników symulacji przejściowej (BC periodyczne)
Wyniki z osobnej symulacji przejściowej mogą być użyte jako warunki na wejściu dla innego modelu CFD. To podejście periodyczne jest szczególnie efektywne i zapewnia statystyczną spójność struktur turbulentnych.
Więcej informacji i implementacja:
Zalety stosowania zmiennych w czasie warunków brzegowych wejścia w porównaniu do warunków stacjonarnych
✅ Realistyczna reprezentacja turbulencji
- Uchwycenie przejściowych porywów, wirów i widm turbulencji, które bezpośrednio wpływają na fluktuacje ciśnienia na powierzchniach konstrukcyjnych.
- Niezbędne dla wysokich budynków, smukłych wież, mostów i lekkich dachów, które są wrażliwe na dynamiczne działania wiatru.
✅ Ulepszone prognozy obciążeń
- Zmienna w czasie przepływy pozwalają na bezpośrednie oszacowanie współczynników porywów, dynamicznego wzmocnienia i ciśnień szczytowych, zamiast polegać na empirycznych współczynnikach korygujących.
- Zmniejsza niepewność w krytycznych wartościach projektowych, takich jak siła podstawy, momenty przewracające i reakcje podparcia.
✅ Walidacja z danymi eksperymentalnymi
- Wiele badań tunelowych pokazuje, że konstrukcje doświadczają niestacjonarnych obciążeń.
- Symulacje TVIBC wykazują lepszą zgodność z eksperymentami tunelowymi i pomiarami terenowymi w porównaniu z metodami stałego przepływu.
✅ Zgodność z normami i wytycznymi
- Nowoczesne przepisy (np. Eurokod EN 1991-1-4, ASCE 7-22, WTG-Merkblatt) podkreślają rolę efektów porywów i turbulencji.
- TVIBC zapewnia bezpośrednią ścieżkę obliczeniową do uwzględnienia tych efektów, pomagając w spełnieniu oczekiwań zatwierdzających inżynierów.
Podsumowanie
Zmienny w czasie warunek brzegowy wejścia stanowi znaczący krok naprzód w obliczeniowym inżynierii wiatrowej. Poprzez rezygnację z założeń stacjonarnych, pozwala inżynierom uchwycić pełną dynamiczną naturę turbulencji atmosferycznej i jej efekty na konstrukcje. Mimo że jest to bardziej wymagające obliczeniowo, lepsza dokładność i silniejsze dopasowanie do danych eksperymentalnych czynią TVIBC niezbędnym narzędziem dla krytycznych projektów, gdzie bezpieczeństwo, serwisowalność i akceptacja zatwierdzeń zależą od realistycznych prognoz obciążeń wiatrowych.
