FAQ 000069 RU

1. декабря 2017

Настройки изображения RFEM RSTAB

В чем смысл блока [мрад] для вращения?

Ответ

Было выбрано колесо в RSTAB для блока угла поворота.

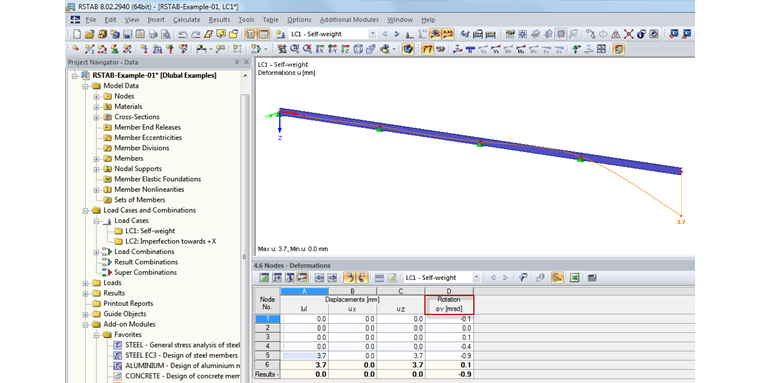

Например, результаты узловых деформаций в таблице 3.6 выводятся в мрад, мм-радиан.

Для преобразования углов применяются следующие общие формулы, в которых rad используется для единицы длины радиана:

От дуги к размеру: alpha = (180 ° / pi) * x

От градусов до радианов: x = (pi / 180 °) * alpha

Следующая формула применяется для прямого преобразования с блоком mrad, используемым в RSTAB:

От дуги к размеру: alpha = (180 ° / (pi * 1000)) * x

ОБРАТИТЕ ВНИМАНИЕ: Мрад!

Ключевые слова

Единица измерения Мрад С отклонением Степень
