FAQ 000069 DE

Anzeigeeinstellungen RFEM RSTAB

Was bedeutet die Einheit mrad bei einer Verdrehung ?

Antwort

Für die Einheit des Drehwinkels wurde in RSTAB rad gewählt.

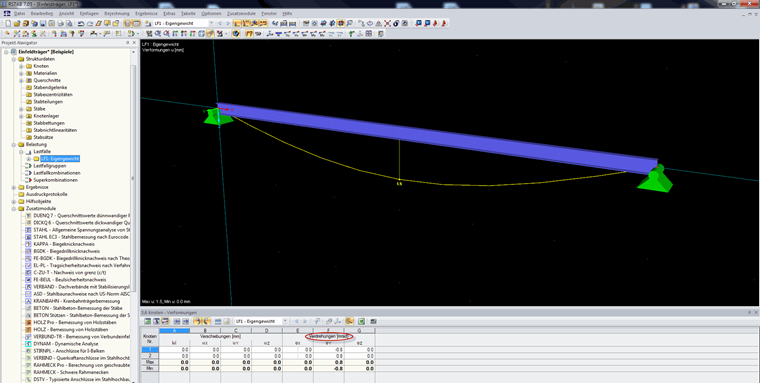

Die Ergebnisse der Knotenverformung in Tabelle 3.6 zum Beispiel werden in mrad also milli-radiant ausgegeben.

Für die Umrechnung der Winkelmaße gelten folgende allgemeine Formeln, wobei für die Einheit des Bogenmaßes hier rad zu verwenden ist:

Vom Bogen- ins Gradmaß: alpha = (180° / pi) * x

Vom Grad- ins Bogenmaß: x = (pi / 180°) * alpha

Für die direkte Umrechnung mit der in RSTAB verwendeten Einheit mrad für das Bogenmaß gilt entsprechend folgende Formel:

Vom Bogen- ins Gradmaß: alpha = (180° / (pi * 1000) ) * x

Achtung: mrad!
