Максимальные и минимальные предельные величины (пакет) выводятся в численном и графическом виде. Вы можете внести их в общий печатный ротокол результатов RSTAB.

Вы также можете рассчитать внутренние силы в супер-сочетаниях многих дополнительных модулей RSTAB.

Для наложения необходимо выбрать один из интегрированных стандартов. Частичные коэффициенты надежности заданы по умолчанию. Также можно создать новую норму и сохранить ее с пользовательскими коэффициентами надежности.

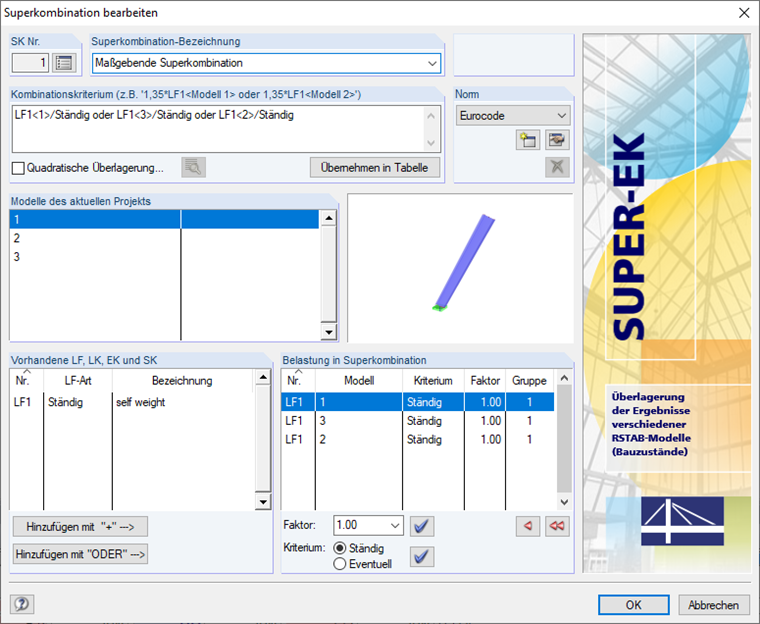

Критерий комбинирования определяет, какие загружения, сочетания нагрузок и расчетные сочетания должны и в какой модели учитываться. Воздействия можно масштабировать с помощью коэффициентов и классифицировать как 'постоянные' или 'потенциальные'. Также возможны альтернативные анализы в форме 'или' суперпозиции. Графические изображения облегчают определение соответствующих моделей.

При определении экстремальных значений, SUPER-RC импортирует результаты конструкций и накладывают их в соответствии с критерием сочетания. Результаты сравниваются с использованием номеров стержней и узлов.

Основная модель создается и сохраняется под разными названиями, в зависимости от процесса строительства. Эти конструктивные модели затем используются для супер-сочетания. Наложение можно выполнить тем же способом, как и в случае расчетного сочетания в RSTAB.

При моделировании различных строительных и рабочих условий могут быть представлены различные геометрические предельные условия: например, возможно добавление или изъятие опор, стержней или упругого основания модели.
