Maksymalne i minimalne wartości ekstremalne (obwiednia) są wyświetlane w sposób tabelaryczny i graficzny. Wartości te można także włączać do globalnego protokołu wydruku programu RSTAB.

Siły wewnętrzne superkombinacji można wykorzystywać również w wielu innych modułach dodatkowych dla programu RSTAB.

W przypadku superpozycji konieczne jest wybranie jednej z norm zintegrowanych. Częściowe współczynniki bezpieczeństwa są ustawione domyślnie. Możliwe jest również utworzenie nowej normy i zapisanie jej ze współczynnikami bezpieczeństwa zdefiniowanymi przez użytkownika.

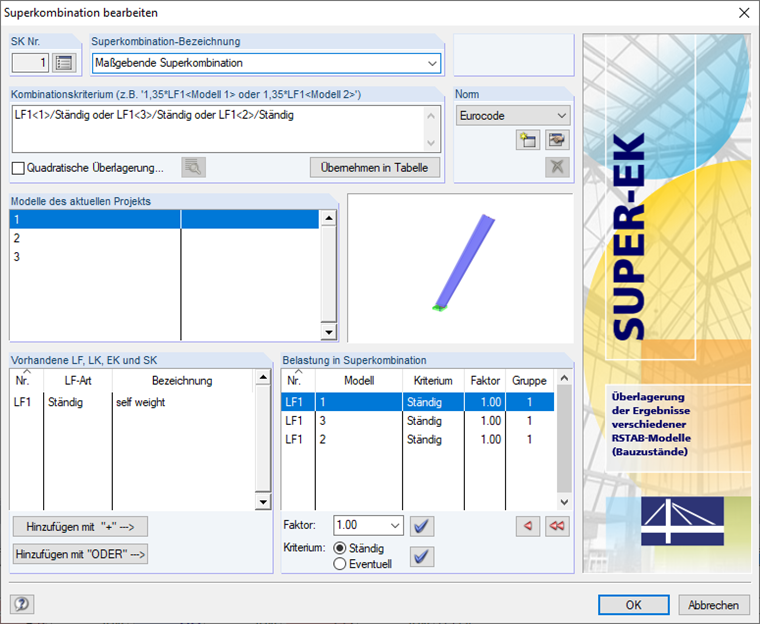

Kryterium kombinacji określa, które przypadki obciążeń, kombinacje obciążeń lub kombinacje wyników mają zostać uwzględnione w danym modelu. Oddziaływania można skalować za pomocą współczynników i sklasyfikować jako 'stałe' lub 'potencjalnie'. Możliwe są również alternatywne analizy w postaci superpozycji 'lub'. Reprezentacje graficzne ułatwiają przydzielanie odpowiednich modeli.

Podczas określania wartości ekstremalnych SUPER-RC importuje wyniki konstrukcji i sumuje je zgodnie z kryterium kombinacji. Wyniki są porównywane przy użyciu numerów prętów i węzłów.

W zależności od stopnia zaawansowania budowy tworzony jest model podstawowy, który jest zapisywany pod różnymi nazwami. Modele konstrukcyjne są następnie wykorzystywane do superkombinacji. Superpozycję można przeprowadzić w taki sam sposób, jak w przypadku kombinacji wyników w programie RSTAB.

Modelując różne warunki konstrukcyjne i eksploatacyjne, można odwzorować różne geometryczne warunki brzegowe: Do modelu można dodawać lub z niego usuwać na przykład podpory, pręty lub podłoże sprężyste.
