Вывод верхнего и нижнего подкрепления на графике выглядит обратным.

Ответ

Фон: каждая поверхность в RFEM имеет локальную систему координат (x, y, z). Координаты x и y находятся в области, z перпендикулярно области.

Верх и низ поверхности определяются направлением оси Z. Направление, в котором местная ось z указывает на дно поверхности. Обычно эта локальная ось z направлена вниз. Однако, в зависимости от направления определения линий границы и порядка, в котором щелкнули линии, также может быть возможно, чтобы локальная ось z указывала вверх.

Но это можно исправить очень легко. Пожалуйста, сначала отобразите локальные системы координат. Действуйте следующим образом:

Активируйте Показать навигатор в левой части экрана. Это делается с помощью второй вкладки внизу навигатора. Здесь все свойства отображения могут быть установлены в древовидной структуре.

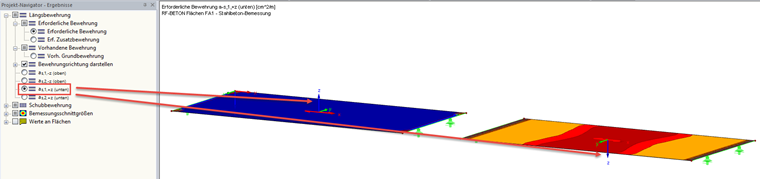

Откройте ветку «Модель» -> «Поверхности» и активируйте флажок перед записью «Поверхностные системы координат x, y, z».

Нижнее усиление лежит на той стороне пластины, где направление z положительное.

Чтобы изменить направление локальной оси Z, щелкните правой кнопкой мыши соответствующую область и выберите пункт «Инвертировать локальную систему осей» в контекстном меню.
